Najnowszy trend rozwojowy i obecna sytuacja transformatorów mocy
Transformator mocy jest jednym z ważnych urządzeń w systemie przesyłowym, przesyłowym, transformatorowym i dystrybucyjnym, jego wydajnością i jakością
Ilość ma bezpośredni związek z niezawodnością i efektywnością pracy systemu elektroenergetycznego.
Po pierwsze, odmiany transformatorów mocy
(a) transformator dystrybucyjny Mały i średni transformator dystrybucyjny w naszym kraju jest pierwotnie izolowanym olejem jako medium izolacyjne
Opracowany jakościowo;Wejdź w XX wiek i lata 90-te, transformator typu suchego w naszym kraju miał bardzo szybkie włosy
Wystawa.
(1) Transformator dystrybucyjny zanurzony w oleju Transformator dystrybucyjny serii S9, transformator dystrybucyjny serii S11,
Transformator rozdzielczy z rdzeniem cewki, transformator z rdzeniem ze stopu amorficznego.Aby zakończyć działanie transformatora
Kompletna, niezawodna, prostsza konserwacja, szerzej dostosowana do potrzeb użytkowników, w ostatnich latach nastąpiła zmiana typu zanurzenia w oleju
Konstrukcja uszczelniająca sprężarki sprawia, że olej transformatorowy jest całkowicie odizolowany od otaczającego powietrza, co poprawia działanie transformatora
Niezawodność ciśnienia.Obecnie głównymi formami uszczelniania są uszczelnienie powietrzne, uszczelnienie azotem i pełne wypełnienie
Typ uszczelnienia olejowego.Rośnie udział w rynku transformatorów uszczelnionych całkowicie wypełnionych olejem i dotyczy to izolacji
Zmiana objętości oleju jest kompensowana przez sprężyste odkształcenie falistej ściany zbiornika lub chłodnicy rozprężnej.

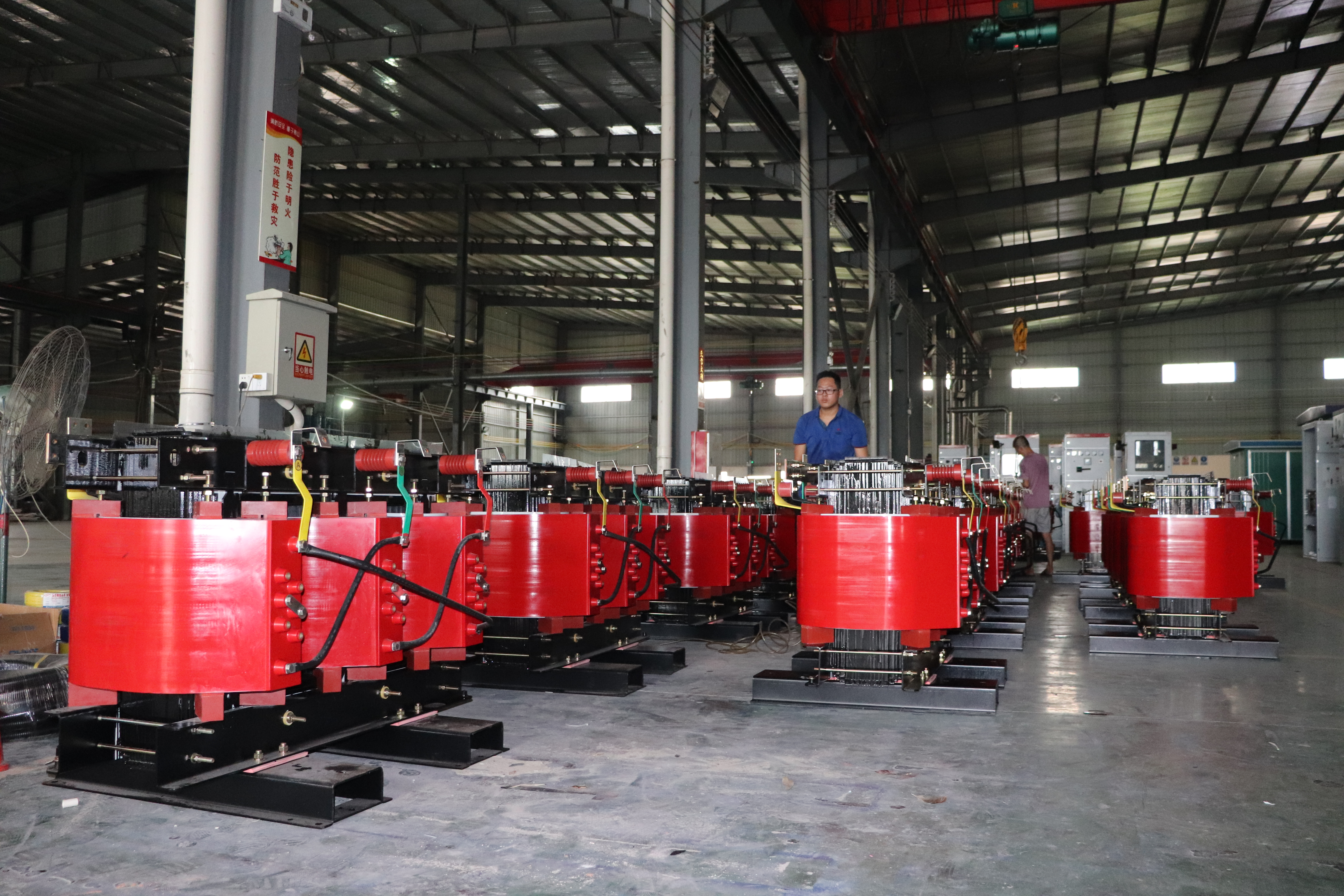

(2) Suchy transformator suchy ze względu na prostą konstrukcję, wygodną konserwację i zapobieganie
Ogień, łatwopalność i inne cechy, Chiny zaczęły produkować od końca lat pięćdziesiątych, ale w ciągu ostatnich 10 lat
Rozpocznij masową produkcję.Istnieje wiele rodzajów transformatorów suchych, głównie transformatory suche impregnowane i izolowane
Transformator suchy z izolacją z żywicy epoksydowej dwa typy.
(2) transformator skrzynkowy Transformator skrzynkowy ma mniejsze obciążenie, może rozciągać się do środka obciążenia, zmniejszać
Utrata linii, poprawa jakości zasilania, elastyczna lokalizacja, piękny wygląd i inne funkcje, obecnie w mieście
Duża liczba zastosowań w sieciach elektroenergetycznych 10Kv i 35kV.Obecnie transformator skrzynkowy stosowany w naszym kraju jest głównie europejski
Typ transformatora skrzynkowego i amerykańskiego transformatora skrzynkowego, dawny transformator jako oddzielny element, czyli wydział elektryczny wysokiego napięcia
Podział, transformator rozdzielczy, część rozdzielcza niskiego napięcia trójcy.Ta ostatnia konstrukcja jest podzielona na dwie części,
Część przednia jest podzielona na szafkę okablowania, część tylna jest podzielona na zbiornik oleju transformatora, uzwojenie, rdzeń żelazny, przełącznik obciążenia wysokiego napięcia,
Bezpiecznik wkładany, bezpiecznik ograniczający prąd zapasowy i inne elementy są umieszczone w korpusie zbiornika.Tam jest trochę
Producent przeniósł transformator z rdzeniem cewki do transformatora skrzynkowego, dzięki czemu transformator skrzynkowy ma pojemność i jakość
Osiągnięto wysoką wydajność, oszczędność energii i niski poziom hałasu.
(3) Transformatory mocy wysokiego i bardzo wysokiego napięcia Obecnie Chiny dysponują siecią 110 kV,
Zdolność produkcyjna transformatorów wysokiego napięcia 220 kV, 330 kV i 500 kV oraz ultra wysokiego napięcia.Transformator ultrawysokiego napięcia
Medium izolacyjne to nadal głównie izolowany olej, zgodnie z potrzebami rozwoju sieci energetycznej, technologia produkcji transformatorów jest pozytywna
Poprawia się.Trwają badania i rozwój transformatorów wysokiego i bardzo wysokiego napięcia w izolacji gazowej SF6.
Po drugie, ogólnie rzecz biorąc, poziom produkcji, chińska technologia transformatorów mocy w międzynarodowych latach 90-tych
Poziom początkowy, niewielka część świata pod koniec lat 90. oraz zagraniczne kraje rozwinięte
Zatem nadal istnieje pewna luka.
1, materiały z rdzeniem żelaznym w latach 70. XX wieku, Wuhan Iron and Steel Company we wprowadzeniu trawienia i wchłaniania japońskiego zimna
Technologia produkcji walcowanej blachy ze stali krzemowej oparta na produkcji blachy ze stali krzemowej walcowanej na zimno, w latach 90.
Japońska technologia produkcji ziarna o wysokiej przepuszczalności do walcowanej na zimno blachy ze stali krzemowej (HI-B) zapewniła większy efekt oszczędności energii
Dobry materiał rdzenia transformatora mocy.Ale ponieważ ilość produktu nie jest w stanie zaspokoić popytu i procesu produkcyjnego
Dwa aspekty problemu, nadal z Japonii, Rosji i Europy Zachodniej oraz innych krajów, importują część stali krzemowej walcowanej na zimno
Plasterek.Podczas opracowywania amorficznych materiałów stopowych na rdzeń transformatora rozdzielczego, Chiny w latach 90
Na początku dawne Ministerstwo Maszyn, dawne Ministerstwo Hutnictwa, dawne Ministerstwo Energii, Państwowa Komisja Planowania, Państwowa Komisja Gospodarki i Handlu, była Państwowa Komisja ds.
Komitet naukowy utworzył specjalną grupę roboczą ds. materiałów na rdzenie ze stopów amorficznych i transformatorów z rdzeniem ze stopów amorficznych
Projektowanie i proces produkcji rdzenia ze stopu amorficznego zostały dogłębnie zbadane
Zgodnie z wymogami pierwotnego planu został wyprodukowany próbnie w 1994 roku o napięciu 10kV i mocy 160 ~ 500kVA
Transformator rozdzielczy został przetestowany przez użytkowników energii i zasadniczo spełnia wymagania praktycznego zastosowania.
Jednakże proces wytwarzania amorficznych materiałów stopowych wymaga dalszego udoskonalenia, aby umożliwić produkcję masową
O. W 1998 roku firma Shanghai Trust wprowadziła technologię produkcji amerykańskiej firmy GE, wykorzystując amerykański materiał amorficzny
Transformator z rdzeniem ze stopu amorficznego został wyprodukowany z materiału stopowego.Obecnie może wytwarzać napięcie 10 kV i moc 50
~ 2500 kVA, brak utraty obciążenia w zakresie 34 ~ 700 W, utrata obciążenia w zakresie 870 ~ 21500 W
Transformatory z rdzeniem ze stopu kryształu, materiał ten został zastosowany do suchych transformatorów z żywicy epoksydowej,
Ponadto promuje poprawę poziomu produkcji transformatora z rdzeniem ze stopu amorficznego w Chinach.Mamy trochę
Producenci transformatorów wykorzystują do pracy sieci elektroenergetycznej wprowadzanie wyrobów wytwarzanych z rdzenia z amorficznego materiału stopowego
2, sprzęt narzędziowy sprzed lat 80., poziom techniczny specjalnego sprzętu transformatorowego w Chinach, całość
Nadwozie jest stosunkowo niskie, oprócz osprzętu naciągowego posiada profesjonalną fabryczną produkcję, reszta w zdecydowanej większości jest
Stosunkowo prosty sprzęt produkowany przez przedsiębiorstwa, tylko kilka z nich ma prostą linię do cięcia wzdłużnego do obróbki rdzenia żelaznego.
W latach 80. przemysł transformatorowy zaczął wprowadzać zagraniczny zaawansowany, specjalny sprzęt kluczowy, taki jak żelazo
Linia cięcia wzdłużnego serca, elektryczny system ogrzewania niskiej częstotliwości itp. Do lat 90. XX wieku dzięki dużemu transformatorowi suchemu
Promocja siły, wprowadzenie partii urządzeń do nalewania żywic epoksydowych i maszyny do nawijania folii, przytoczono także kilka dużych zakładów produkcyjnych
W centrum przetwarzania części izolacyjnych poziom sprzętu do produkcji transformatorów znacznie się poprawił.domowy
Niektórzy producenci sprzętu specjalnego po trawieniu i absorpcji opracowali także pionowe i poziome linie produkcyjne oraz inny specjalny sprzęt
Te krajowe urządzenia specjalne, ich funkcje i główne parametry techniczne w zasadzie sięgają lub zbliżają się do wód międzynarodowych
Ping, aby zapewnić ilość naszych produktów transformatorowych, poprawić parametry techniczne transformatora, poprawić wydajność produkcji
Odegrał kluczową rolę
3. Projektowanie procesu transformatorowego od blisko 20 lat, m.in zanurzony w oleju transformator o napięciu 110 kV i niższym
Przeprowadzono wiele projektów optymalizacyjnych, które stopniowo zastąpiły 64, 73, 79, 86 i inne, aktualnie wdrażane standardy
Norma 99 pod koniec lat 90. stworzyła nową serię energooszczędnych transformatorów, tworząc różne
Straty są dalej redukowane, zastępując produkcję produktów o wysokim zużyciu energii.W 1998 r. kraj dalej Ming
Rzeczywiście, stare transformatory serii 64 i 73 pracujące w sieci muszą zostać wyeliminowane i zmodernizowane, zgodnie z 1979 r.
Należy także zatrzymać transformator typu S7 wyprodukowany w standardzie rocznym.Budowa miejskich i wiejskich sieci elektroenergetycznych w latach 1998-2001
Transformator rozdzielczy S9, który jest aktywnie promowany podczas renowacji, jest zgodny z normą krajową z 1999 roku.W 2000 roku do otwarcia
Na początku do budowy i transformacji obu sieci wykorzystywano także transformator z rdzeniem cewkowym.
W transformatorze suchym, na podstawie niezależnego rozwoju, wprowadzenie Niemiec, Szwajcarii, Włoch
Projektowanie i produkcja napięć 10kV, 35kV typ suchy Seria transformatorów dla wielu firm w Portugalii i innych krajach
Od dawna masowa produkcja transformatorów suchych 10 kV, 35 kV może wyprodukować najwięcej
Stopień wysokiego napięcia 110 kV, jednofazowy transformator suchy o mocy 10 500 kVA, jakość produktu została sprawdzona
Osiągnij poziom techniczny importowanych zagranicznych podobnych produktów.
W konstrukcjach wysokociśnieniowych i ultrawysokich ciśnień, oprócz rozwoju nauki i technologii, niezależny rozwój, z góry
Od lat 80. wprowadziła także Hitachi, Toshiba, ABB, Mitsubishi, Siemens itp.
Technologia produkcji firmy.Obecnie w produkcji transformatorów uHV 500kV, z początkowej większości
W zależności od importu rozwój produktów może obecnie być dość konkurencyjny w stosunku do produktów importowanych.Jako trójka
Budowa projektu wąwozu wymaga wprowadzenia technologii produkcji transformatorów firmy Siemens w elektrowni wodnej Three Gorges
Aplikacja lewobrzeżna, trójfazowa o mocy 84 kVA produkcja transformatorów, Chiny współpracują z zagraniczną współpracą, każdy ponosi 30%
Około udziału produkcji;W przypadku projektów firmy Siemens udało się ukończyć kluczowe elementy technologii produkcyjnej
Mistrzu, prawy brzeg trzech wąwozów używany do produkcji transformatorów, zastosowanie technologii Siemens, wymagania stawiane przez krajowy
Stwarza warunki do wzięcia udziału w licytacji.
Wszystko to pokazuje, że po reformie i otwarciu w nauce i technologii transformatorów mocy pojawiła się technologia
Pozytywne wyniki osiągnięto z wyprzedzeniem, trawienie i wchłanianie oraz innowacje naukowe i technologiczne.Aby opanować różne typy
Technologia produkcji transformatorów, poprawa wydajności produktu, poprawa jakości produktu, skrócenie tygodnia rozwoju produktu
Okres, zwiększenie produkcji produktów, zwiększenie różnorodności produktów odegrało pozytywną rolę.
Przedsiębiorstwa produkcyjne przez lata budowy kapitału i transformacji technicznej, dzięki czemu przemysł transformatorów mocy ma duży
Zmiany, chiński przemysł produkujący transformatory będzie stopniowo zbliżał się do światowego poziomu zaawansowanego.4, z mocą produkcyjną
Wraz z rozwojem energetyki krajowi producenci transformatorów mocy przeprowadzili budowę i transformację zgodnie z zapotrzebowaniem.
Według niepełnych statystyk, krajowi producenci transformatorów mocy mają około 2000, zgodnie z końcem „osiem pięć”
Według statystyk 900 dużych producentów moc produkowanych rocznie transformatorów wynosi około 150 milionów kVA;
W 2000 roku wyprodukowała ponad 300 000 transformatorów o mocy około 180 mln kVA (w tym 10 kV i 35 kV)
Poziom napięcia stanowi ponad 90% całkowitej liczby jednostek), co odpowiada ponad 1/5 całkowitej światowej produkcji.Mogę powiedzieć,
Chiny to światowa produkcja transformatorów mocy, ale także zastosowanie transformatorów mocy.Państwa
Działa 7 producentów o mocach produkcyjnych 500kV, z czego 5 może produkować partiami o rocznej zdolności produkcyjnej
Moc przekroczyła 30 mln kVA, a roczna zdolność produkcyjna w ciągu ostatnich dwóch lat wynosi około 20 mln kVA, co stanowi całkowitą produkcję
Około 11%;Producenci mogą produkować w klasie 220kV około 25, ostatnie dwa lata o produkcji rocznej
30 mln kVA, prawie 18% całkowitej mocy;Jest około 100 producentów, którzy mogą wyprodukować najwięcej na poziomie 110 kV
Blisko dwuletnia roczna produkcja około 1000 jednostek o mocy 30 mln kVA, stanowiąca także blisko 18% całkowitej mocy, to
W rocznej produkcji ponad 100 zestawów producentów Xinjiang TBEa ma elektryka, transformator równoważący, transformator, transformator, huapeng itp. 5
Dom;Istnieje około 100 producentów suchych transformatorów rozdzielczych o mocy produkcyjnej powyżej 100 kVA
Producenci mają Shunde, Jinxiang, Xu Ji, Huapeng i inne 4.
Według statystyk z 2000 roku, krajowa produkcja transformatorów suchych o mocy 16 mln kVA stanowiła całkowitą moc transformatorów mocy
Prawie 9% (krajowa moc produkcyjna to 30 mln kVA);Produkcja fabryki transformatorów dielektrycznych SF6
W domu są 3, głównie produkuje się produkty o napięciu 10 kV, a moc wyjściowa jest bardzo mała, wyższe napięcie itp.
Poziom pierwszy jest w fazie rozwoju.Aby sprostać wymaganiom sieci miejskiej i obszarów mieszkalnych, niektórzy producenci transformatorów doziemnych otwierają się
Początek produkcji.Jest wielu producentów transformatorów skrzynkowych.Według niepełnych statystyk istnieje około 600 producentów.
Roczna produkcja to około 7000 zestawów, wśród których jest około 20 firm z roczną produkcją powyżej 200 zestawów
W ostatnich latach celem rozwoju technologii transformatorów elektronicznych jest lekkość i wysokość
Produkty chipowe o wysokiej wydajności i dużej gęstości będą dalej rozwijane.Ze względu na sprzęt AGD i RTV
Wraz z ciągłym rozwojem sprzętu wzrasta zapotrzebowanie na transformatory elektroniczne niskiego napięcia, dlatego też wysoka przejrzystość
Transformator powrotny stosowany w telewizji i wyświetlaczach wysokiej częstotliwości stał się głównym obszarem uwagi producentów, m.in
Nastąpi duży wzrost zapotrzebowania na bezpętlowe transformatory zamiatające;Wysoka częstotliwość, niska strata, mały rozmiar, niski
Cena transformatorów mocy również zajmie duży rynek;Perspektywy rynku transformatorów mocy wysokiego napięcia „taniec bębnowy”.
Obecnie wielkość rynku światowego transformatora elektronicznego zasadniczo utrzymuje się na poziomie 6 miliardów ~ 7 miliardów dolarów amerykańskich
Zgadza się, stanowiąc około 7,5% całkowitego światowego rynku komponentów elektronicznych.Wśród nich odpowiednio produkcja i konsumpcja w Japonii
Stanowią około 43 procent i 40 procent rynku światowego, przy czym Stany Zjednoczone odpowiadają odpowiednio za około 17 procent i 22 procent produkcji i konsumpcji.
Udział produkcji i konsumpcji w pozostałych krajach i regionach azjatyckich gwałtownie wzrósł, odpowiednio do 13% i 8%.
Od czasu przystąpienia Chin do WTO konkurencja na krajowym rynku transformatorów elektronicznych jest w zasadzie stabilna,
Nie odczuło to dużego wpływu, ponieważ produkty z transformatorami elektronicznymi są pracochłonne i dla użytkownika
Wymagaj produktów opartych na produkcji niestandardowej.Specyfikacja odmian jest duża, partia produkcyjna jest duża, ilość jest duża, dlatego źle się czuje
Odpowiednia automatyzacja, produkcja na dużą skalę.Przy coraz ostrzejszej konkurencji na rynku, w celu obniżenia kosztów,
Produkcja przenosi się do obszarów o niższych kosztach.
Obecnie chińska produkcja transformatorów elektronicznych charakteryzuje się następującymi cechami:
– Produkcja transformatorów średniej częstotliwości jest duża, cena jest niska, a eksport jest głównym czynnikiem, który szybko się napędza
Rozwój.Obecnie średnia cena w branży transformatora częstotliwości pośredniej w przedsiębiorstwach w chińskim systemie elektronicznym wynosi 0,626 juana /
, ale średnia cena ex-factory większości przedsiębiorstw wynosi od 0,20 ~ 0,30 juanów/jeden, najwyższa to 1 juan/jeden
Lewa i prawa strona.
Ponieważ produkt jest przeznaczony głównie na eksport, jego cena jest w całości ustalana przez rynek międzynarodowy.
Wraz ze wzrostem popularności cyfrowych produktów elektronicznych audio i szerszym wykorzystaniem układów scalonych, pojawiają się nowe
Typ telewizora kolorowego nie korzysta już z transformatora audio, udział w rynku transformatorów audio maleje.
– Zapotrzebowanie rynku na transformatory mocy dynamicznie rośnie.Transformatory mocy są produktami pracochłonnymi i
W ostatnich latach popyt na rynku krajowym i zagranicznym kwitnie i stał się szybkim rozwojem
Gorący produkt.Według statystyk oczekuje się, że produkcja transformatorów mocy w prowincji Tajwan wzrośnie w ostatnich latach o 50%.
Hongkong wzrośnie o 20 proc., a Indie o 25 proc.Komunikacja, komputery, elektronika użytkowa
Produkt to trzy główne rynki, wśród których wzrost zapotrzebowania na komunikację będzie odgrywał dużą rolę w promowaniu, teraz wszystkich
Roczne zapotrzebowanie na transformatory mocy kulowej przekroczyło 10 miliardów dolarów i jest zorientowane na transformatory montowane powierzchniowo, o dużej mocy i wysokim napięciu
Zagospodarowanie powierzchni.
6 x 6,6 x 3,5 mm dla japońskich wyświetlaczy LCD i LCDS oraz dla konsol do gier i tunerów
Transformatory mocy do montażu powierzchniowego serii 2,6 × 5 × 277 mm, produkcja jest nadal w obszarach o niskich kosztach pracy
Przeniesiony, przyniósł dobrą okazję do rozwoju produkcji krajowej.– Nadprodukcja transformatorów zwrotnych.Zamówienia,
Spadek światowego popytu na odbiorniki telewizji kolorowej poważnie wpłynął na azjatycką produkcję transformatorów typu back-sweep
Ilość.Chiny Tajwan zamiata transformator obecnie około 6 producentów i zdecydowaną większość bazy produkcyjnej
Na kontynent ojczyzny.
Ponieważ transformator zwrotny jest produktem pracochłonnym, jego produkcja na Tajwanie jest trudna
Dodatkowo w monitorach LCD nie zastosowano transformatorów typu back-sweep, a ich rozwój wyprzedza monitory CRT,
W rezultacie chińskie firmy zaczęły produkować konwertery do monitorów LCD.Tajwańskie produkty z transformatorami zwrotnymi
Koncentruje się na dwóch aspektach:
Jednym z nich jest opracowanie małego transformatora typu back-sweep do kineskopów CRT z krótką szyjką.
Po drugie, aby zwiększyć świadomość jakości, większość producentów będzie musiała uzyskać certyfikaty UL, CSA, VDE, CE,
Certyfikacja, taka jak EMI i TCO, jest głównym celem poprawy jakości produktów.
Obecnie Japonia posiada nadwyżkę dostaw transformatorów zwrotnych, głównie za sprawą Japonii
Chińskie fabryki firmy są nadpodaż.Dzięki dużej ilości inwestycji na kontynencie chińskim przedsiębiorstwa zajmujące się transformatorami typu Sweep Back
Przemysłu, sytuacja związana z nadpodażą będzie się utrzymywać, oczekuje się, że taka sytuacja będzie się utrzymywać przez pewien okres.Z powodu
Ceny transformatorów zamiatających stosowanych w konwencjonalnych odbiornikach telewizyjnych i monitorach komputerowych spadają, podobnie jak japońscy producenci
Dedykowane do produktów o wartości dodanej, takich jak transformatory zwrotne do telewizorów projekcyjnych.Aby uniknąć konkurencji cenowej
Można przypuszczać, że większość producentów przeniosła się na rynek produktów z najwyższej półki, na przykład japońskie firmy zajmujące się elektroniką medialną zmieniły punkt ciężkości
Wysokiej jakości transformatory zwrotne do odbiorników HDTV i monitorów o wysokiej rozdzielczości.Producenci, aby utrzymać
Międzynarodowa konkurencyjność aktywnie wykorzystuje jakość swojej technologii do opracowywania produktów wysokiej jakości.Firma JVC się rozwinęła
W artykule przedstawiono transformator zamiatający, który integruje technologię projektowania wysokiego napięcia i obwód sterujący, zmieniając w ten sposób właściwości produktu
Tak, jednocześnie obniżając koszty produkcji.Na przykład HRCM11 to szerokopasmowy system modulacji impulsowej
Transformator przemiatający typu podwójnego ogniskowania, wyposażony w obwód sterujący wysokiego napięcia, jego częstotliwość pozioma przemiatania wynosi do
120 kHz.
Na rynku monitorów PC firma Hitachi wprowadziła bardzo wysoki wynik w dziedzinie CAD/CAM
Transformator przemiatania zwrotnego dla monitora rozdzielczości, który ma częstotliwość przemiatania poziomego do 130 kHz, wykorzystuje poli
Potencjometr ogniskowej wykonuje dynamiczną modulację ogniskowania.Większość firm dąży do osiągnięcia niskich zysków ze strat
Transformator przemiatający, przeznaczony do oszczędzania energii w odbiornikach telewizyjnych, zastępujący tradycyjny transformator przemiatający
Trwają również prace nad technologią nawijania.
Czas publikacji: 06 sierpnia 2021 r
