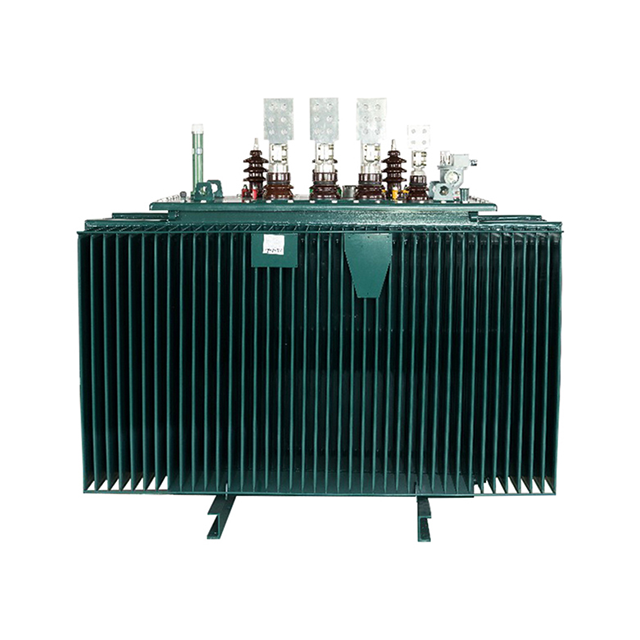

S11 30kVA 10kV 400V Trójfazowy transformator rozdzielczy zanurzony w oleju średniego wysokiego napięcia

Udostępnij:

S11 30kVA 10kV 400V Trójfazowy transformator rozdzielczy zanurzony w oleju średniego wysokiego napięcia

5 0 Recenzje

Liczba faz: trzy fazy
Typ uzwojenia: dwa uzwojenia
Materiał uzwojenia: aluminium/miedź
Moc znamionowa: 30 kVA
Wysokie napięcie: 6/10/11 kV
Niskie napięcie: 0,4 kV
Zakres dotknięcia: ± 2 × 2,5%
Napięcie impedancji: 4%
Strata bez obciążenia: 0,1 kW
Strata obciążenia (75°C): 0,63/0,6 kW
Prąd bez obciążenia: 1,5%
Częstotliwość: 50/60 Hz
Grupa połączeń: Yyn0 / Dyn11
Metoda chłodzenia: ONAN
Klasa izolacji: A
Klasa klimatyczna: C2
Klasa środowiskowa: E2
Wysokość operacji: ≤1000m

Model：
S11-M-30/10
marka produktu：
SHENGTE

Stan dostępności:

Ilość：



Zapytaj Dodaj do koszyka zapytań

Opis produktu

Transformator zanurzony w oleju wykorzystuje olej jako główny środek izolacyjny i polega na oleju jako czynniku chłodzącym.Przyjmuje szczelną strukturę, aby całkowicie odizolować olej transformatorowy od otaczającego powietrza, dzięki czemu praca transformatora jest bezpieczniejsza, bardziej niezawodna i łatwiejsza w utrzymaniu.

Cechy:

1. Uzwojenia wysokiego i niskiego napięcia transformatora zanurzonego w oleju zazwyczaj przyjmują konstrukcję cylindryczną, która zapewnia zrównoważony rozkład zwojów amperowych.

2. Cewka i rdzeń są suszone próżniowo, a olej transformatorowy jest filtrowany i wtryskiwany w procesie próżniowym.

3. W zbiorniku oleju zastosowano płyty faliste, które mogą kompensować zmianę objętości oleju spowodowaną zmianami temperatury.

Nasze atuty:

1. Cewka spiralna z wzdłużnym kanałem olejowym zapewnia dobre odprowadzanie ciepła, niski wyciek magnetyczny i wysoką wytrzymałość mechaniczną;Niezawodna konstrukcja nośna może znacznie poprawić odporność na zwarcia.

2. Żelazny rdzeń przyjmuje strukturę ułożoną w stos, składa się z arkuszy stali krzemowej o grubości mniejszej niż 0,35 mm i wysokiej przewodności magnetycznej, co może zmniejszyć straty bez obciążenia i prąd jałowy transformatora.

3. Materiały izolacyjne mają wysoką odporność cieplną, która może wytrzymać przepięcia i przetężenia podczas pracy.

4. Olej transformatorowy ma niską lepkość, dobre właściwości przenoszenia ciepła i właściwości izolacyjne, co może skutecznie chronić żelazny rdzeń i uzwojenie, zmniejszać starzenie się materiałów izolacyjnych i wydłużać żywotność transformatora.

5. Zbiornik oleju z tektury falistej jest produkowany z wysokiej jakości blach stalowych walcowanych na zimno na specjalnej linii produkcyjnej, jego powierzchnia jest poddawana odolejaniu, usuwaniu rdzy i fosforanowaniu, a następnie pokryta trzema powłokami (odpornymi na deszcz, wilgoć i odporna na mgłę solną), która może zwiększyć niezawodność i trwałość działania, zmniejszyć koszty konserwacji.

6. Pierścienie uszczelniające wykonane są z wysokiej jakości materiałów gumowych, które mogą skutecznie spowolnić proces starzenia, odizolować powietrze zewnętrzne i zapobiec wyciekom oleju transformatorowego.

S11-1 Struktura S11 S11-2

Parametry produktu

Model Opis S11

Model	Pojemność znamionowa (KVA)	Napięcie znamionowe (KV)			Połączenie metoda	Utrata bez obciążenia (W)	Utrata obciążenia (W)	Prąd bez obciążenia (%)	Zwarcie Impedancja (%)
Model	Pojemność znamionowa (KVA)	Wysokie napięcie	Zakres regulacji napięcia	Niskie napięcie	Połączenie metoda	Utrata bez obciążenia (W)	Utrata obciążenia (W)	Prąd bez obciążenia (%)	Zwarcie Impedancja (%)
S11-M-30	30	6 6.3 10 10.5 11	±5% ±2×2,5%	0.4	Yyn0 Dyn11	100	630/600	1.5	4
S11-M-50	50					130	910/870	1.3	4
S11-M-63	63					150	1090/1040	1.2	4
S11-M-80	80					180	1310/1250	1.2	4
S11-M-100	100					200	1580/1500	1.1	4
S11-M-125	125					240	1890/1800	1.1	4
S11-M-160	160					280	2310/2200	1	4
S11-M-200	200					340	2730/2600	1	4
S11-M-250	250					400	3200/3050	0.9	4
S11-M-315	315					480	3830/3650	0.9	4
S11-M-400	400					570	4520/4300	0.8	4
S11-M-500	500					680	5410/5150	0.8	4
S11-M-630	630					810	6200	0.6	4.5
S11-M-800	800					980	7500	0.6	4.5
S11-M-1000	1000					1150	10300	0.6	4.5
S11-M-1250	1250					1360	12000	0.5	4.5
S11-M-1600	1600					1640	14500	0.5	4.5
S11-M-2000	2000					1940	18300	0.4	5
S11-M-2500	2500					2290	21200	0.4	5
S11-M-3150	3150					2730	24300	0.4	5

Rysunek S11

Proces produkcji

Proces produkcyjny S11
