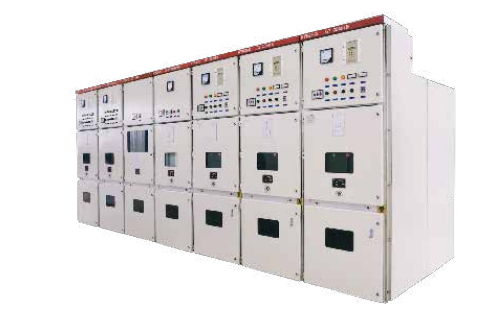

GCK niskiego napięcia Szafka rozdzielcza typu wyciąganego jest odpowiednia dla trójfazowego pięcioprzewodowego systemu przesyłu i dystrybucji prądu przemiennego 50 Hz, 660 V i poniżej.
Jako system zasilania elektrowni, podstacji, przedsiębiorstw przemysłowych i górniczych oraz budynków wysokościowych w zakresie wykorzystania energii elektrycznej, zasilania, oświetlenia i sterowania silnikami.
Produkt jest zgodny z normą IEC439-1 „Aparatura rozdzielcza i sterownicza niskiego napięcia”;Gb7251.1-1997, ZBK36001-89 „Kompletny sprzęt przełączający typu wycofanego niskiego napięcia” w standardzie.
Typ ekstrakcji niskonapięciowej GCK szafka dystrybucyjna, wykorzystując zaawansowaną konstrukcję montażową i jednostkę kombinowaną, jednostkę kombinowaną odsysającą IP30, bezpieczną, niezawodną, kompaktową.
Szafa rozdzielcza niskiego napięcia GCK posiada specjalną szafę pomiarową, która może spełnić wymagania systemu zasilania dla pomiarów niskiego napięcia.
Szafa rozdzielcza zasilania niskiego napięcia GCK, ze specjalną szafą kondensatorów elektrostatycznych, jako kompensacja mocy biernej.
Normalne warunki świadczenia usług:
1, temperatura otoczenia nie jest wysoka, sucha +40℃, nie niższa niż -5℃, a średnia temperatura w ciągu 24 godzin nie jest wyższa niż
℃.
2, powietrze jest czyste, wilgotność względna w temperaturze maksymalnej +40℃, nie więcej niż 50%;W niższych temperaturach pozwól
Na przykład: 90% przy +20℃;Należy dopuścić do kondensacji, która może wystąpić w wyniku zmian temperatury.
3. Wysokość nie może przekraczać 2000 m.
Cechy struktury:
Szafa rozdzielcza zasilania niskiego napięcia GCKl jest w pełni zmontowaną konstrukcją kombinowaną, a podstawowy szkielet jest montowany za pomocą specjalnych profili
E = 20 mm.
Ponieważ wszystkie konstrukcje ramy są połączone śrubami, unika się odkształceń spawalniczych i naprężeń, a dokładność jest poprawiona
Każda szafa podzielona jest na trzy części, czyli główne pomieszczenie autobusowe u góry, przez które może przechodzić szyna pozioma, część przednia podzielona jest na kilka komór funkcjonalnych przegrodą, a wysokość po zestawieniu wynosi 1760mm.Tylna część to pomieszczenie na kable, a wnętrze wyposażone jest w wspornik do układania i wyprowadzania kabli.
Z tyłu komory jednostki funkcjonalnej typu ekstrakcyjnego umieszczona jest szyna pionowa, która połączona jest z szyną odgałęzioną i szyną poziomą.Każda jednostka funkcjonalna typu ekstrakcyjnego w miejscu przyłączenia jest połączona z szyną pionową, a metalowa płyta uszczelniająca blatu szafy wyposażona jest w okienko wentylacyjne;Kiedy górna część musi być wkładana i wyjmowana z drutu, stosuje się izolacyjną płytkę uszczelniającą, a dolną jest metalowa płytka uszczelniająca, w której wybijany jest otwór, aby ułatwić wejście i wyjście kabla.
Struktura systemu wysuwanego:
Elementy elektryczne każdej jednostki funkcjonalnej zamontowane są na szufladzie, co sprawia, że całość po wyjęciu z szafy jest bezpieczna i wygodna w utrzymaniu.
Szuflada montowana jest w szafce o szerokości 600mm w trzech pozycjach: „oddzielna”, „testowa” i „podłączona”.
Strona wlotowa zasilacza w komorze szuflady wyposażona jest w zawór.Zawór otwiera się automatycznie, gdy szuflada znajduje się w pozycji testowej „test” i „połączony”, natomiast zawór zamyka się automatycznie, gdy szuflada znajduje się w pozycji „rozłączona”.
Pomiędzy drzwiami komory a głównym wyłącznikiem pętli znajduje się urządzenie blokujące.Drzwi komory nie dają się otworzyć, gdy wyłącznik główny jest zamknięty, a w szczególnych okolicznościach można je otworzyć.
Prąd głównej pętli wynosi 100 A i mniej, a wysokość komory wynosi 220 mm;Dla obwodów 45A i mniejszych można zamontować dwie szuflady obok siebie.Wysokość komory obwodu 200 A, 400 A wynosi zazwyczaj 440 mm, komora obwodu 600 A wynosi zazwyczaj 660 mm.
Struktura systemu wtykowego:
Prąd pętli głównej & GT;Przy 630A przyjmuje się wyłącznik ramowy o konstrukcji wtykowej, a śrubę wciska się, aby zakończyć połączenie i rozłączenie z szyną przy drżącej dźwigni sterującej.Pozostałe elementy elektryczne za wyjątkiem głównego wyłącznika zamocowane są w komorze.
Stała struktura systemu:
Jednostka pomiarowa i szafka kondensatorów elektrostatycznych są instalowane na stałe, a wszystkie komponenty elektryczne są instalowane na płycie montażowej belki PDC.
