Najbardziej podstawowe elementy konstrukcyjne transformatora składają się z żelaznych rdzeni, uzwojeń i izolacji.Dodatkowo, aby zapewnić bezpieczną i niezawodną pracę, zainstalowany jest również zbiornik paliwa, urządzenie chłodzące i urządzenie zabezpieczające.
(1) Rdzeń żelazny: Rdzeń żelazny transformatora to ścieżka linii siły magnetycznej, która odgrywa rolę koncentrowania i wzmacniania strumienia magnetycznego, a jednocześnie służy do podtrzymywania uzwojenia.
(2) Uzwojenie: Uzwojenie transformatora jest ścieżką prądu, a prąd przepływa przez uzwojenie, a indukowana siła elektromotoryczna jest generowana przez indukcję elektromagnetyczną.
(3) Zbiornik oleju: Zbiornik oleju to obudowa transformatora zanurzonego w oleju.Główny korpus transformatora umieszcza się w zbiorniku oleju, a zbiornik napełnia się olejem transformatorowym.

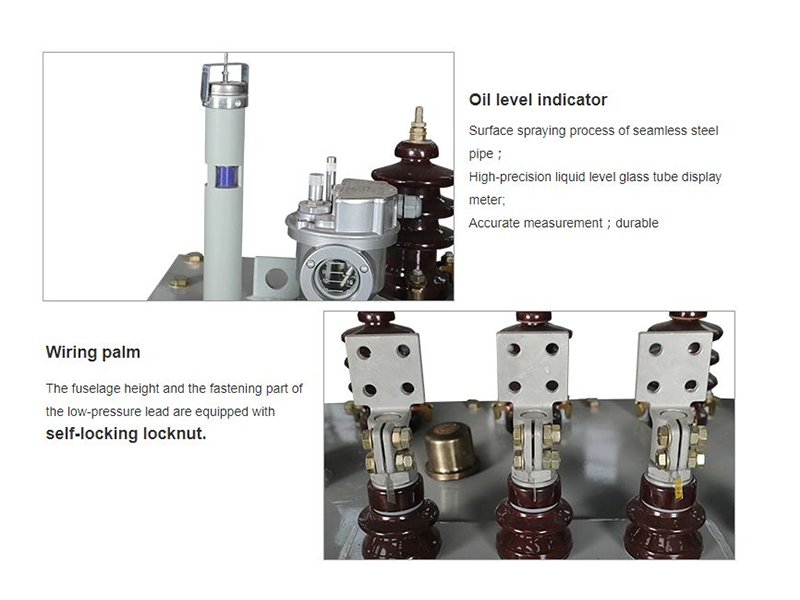

(4) Poduszka olejowa: Poduszka olejowa nazywana jest także pomocniczym zbiornikiem oleju.Jest to pojemnik w kształcie beczki wykonany z blachy stalowej.Montuje się go poziomo na pokrywie zbiornika oleju transformatorowego i łączy ze zbiornikiem oleju zakrzywioną rurą.Na jednym końcu poduszki olejowej znajduje się wskaźnik poziomu oleju.Objętość poduszki olejowej wynosi zazwyczaj od 8% do 10% objętości oleju w zbiorniku oleju transformatorowego.Jego funkcją jest to, że wnętrze transformatora jest wypełnione olejem, a ponieważ poziom oleju w poduszce olejowej mieści się w pewnym przedziale, gdy olej rozszerza się i kurczy w różnych temperaturach, jest pole manewru, a pozycja zapasowa w poduszka olejowa jest mała, dzięki czemu kontakt oleju z powietrzem jest mniejszy.Zmniejsza możliwość zamoczenia i utlenienia oleju.Ponadto olej w konserwatorze oleju jest znacznie chłodniejszy niż olej w górnej części zbiornika oleju i prawie nie ma konwekcji z olejem w zbiorniku oleju.Przekaźnik gazowy jest zainstalowany na rurze łączącej pomiędzy poduszką olejową a zbiornikiem oleju, aby odzwierciedlić wewnętrzną usterkę transformatora.
(5) Respirator: Respirator jest wyposażony w środek osuszający, mianowicie żel krzemionkowy, który służy do pochłaniania wilgoci z powietrza.
(6) Rura przeciwwybuchowa: Rura przeciwwybuchowa jest zainstalowana na pokrywie zbiornika oleju transformatora.Górna część rury przeciwwybuchowej wyposażona jest w taflę szklaną.Kiedy wewnątrz transformatora wystąpi usterka i wytworzy się wysokie ciśnienie, gaz zawarty w oleju przebije się przez szybę i zostanie usunięty ze zbiornika oleju, uwalniając ciśnienie, chroniąc w ten sposób kadź transformatora przed uszkodzeniem.
(7) Termometr: Termometr montowany jest w bocznym cylindrze temperatury na pokrywie zbiornika paliwa i służy do pomiaru górnej temperatury oleju w zbiorniku paliwa.
(8) Przepust: Przepust jest urządzeniem izolującym, które prowadzi przewody uzwojenia wysokiego i niskiego napięcia transformatora na zewnątrz kadzi.Stanowi nie tylko izolację przewodu od ziemi (skorupy), ale pełni także rolę mocowania przewodu.
(9) Urządzenie chłodzące: Urządzenie chłodzące to urządzenie rozpraszające ciepło wytwarzane przez transformator podczas pracy.
(10) Oczyszczacz oleju: znany również jako filtr różnicy temperatur.Jego główną częścią jest cylindryczny siatkowy zbiornik oleju, spawany z blach stalowych, który jest montowany z jednej strony zbiornika oleju transformatorowego.Zbiornik jest wypełniony adsorbentami, takimi jak żel krzemionkowy i aktywowany tlenek glinu.Podczas pracy, ze względu na różnicę temperatur pomiędzy olejem górnym i dolnym, olej transformatorowy przepływa z góry na dół przez oczyszczacz oleju, tworząc konwekcję, olej styka się z adsorbentem, a zawarta w nim wilgoć, kwasy i tlenki są absorbowane , aby olej został oczyszczony.Przedłużyć żywotność oleju.Oczyszczacz oleju w silnym transformatorze z obiegiem oleju opiera się na różnicy ciśnień przepływu oleju, aby olej transformatorowy przepływał przez pompę oczyszczającą olej, aby osiągnąć cel oczyszczania.
Więcej informacji na temat transformatora można znaleźć w tym artykule: Przeznaczenie transformatora
