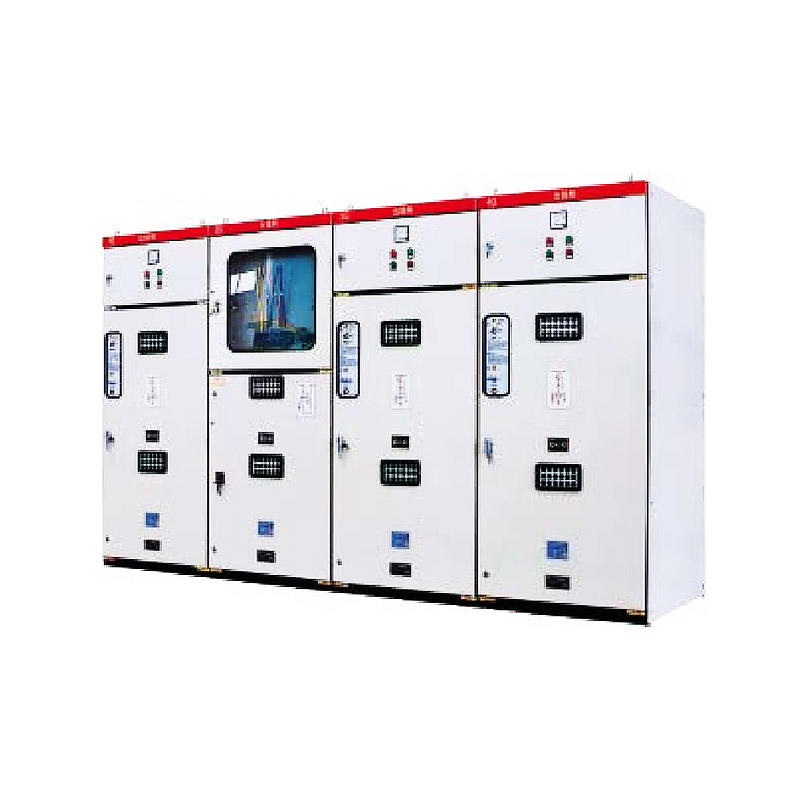

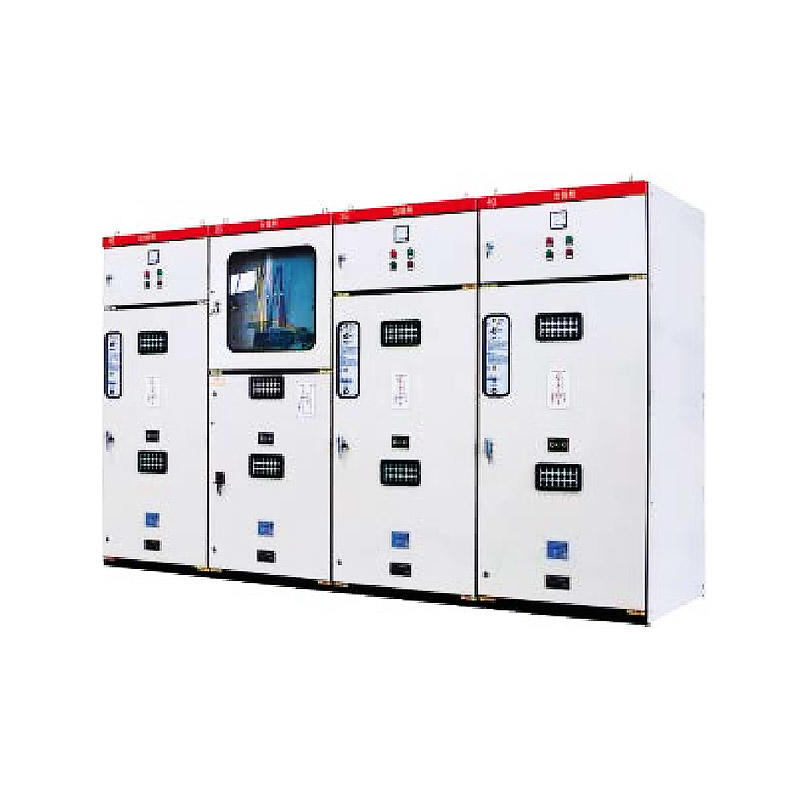

Cena hurtowa rozdzielnicy wysokiego napięcia HXGN-12 AC Stała metalowa rozdzielnica z zamkniętą pętlą-shengte

krótki opis:


  • MOQ:1 sztuk
  • Zapłata:UnionPay
  • Miejsce pochodzenia:FoShan, Guangdong, Chiny
  • Marka:SHENGTE
  • Czas dostawy:10-12 dni na próbkę, 10-15 dni na masową produkcję po potwierdzeniu płatności
  • Port początkowy:FoShan
  • Szczegóły produktu

    Tagi produktów

    PRODUKTPOSŁUGIWAĆ SIĘ

    H XG N-12 AC wysokonapięciowa rozdzielnica z metalową pętlą zamkniętą o stałym napięciu to trójfazowe napięcie znamionowe AC 12KV, wewnętrzne zasilanie pętli wysokiego napięcia o częstotliwości 50H Z i zasilanie końcowe.

    Sprzęt przełączający.Ma zastosowanie w przedsiębiorstwach przemysłowych i górniczych, dzielnicach mieszkalnych, wieżowcach, parkach szkolnych i innych miejscach systemu dystrybucji do odbioru i dystrybucji energii.

    CHARAKTERYSTYKA PRODUKTU

    A.

    Szkielet szafy jest spawany z otworami modułowymi 20 mm, a przełącznik to montowana z boku stała szafka typu box.

    B.

    Górna część korpusu szafy to magistrala, pomieszczenie aparatury znajduje się w przedniej części pomieszczenia autobusowego, oddzielone blachą stalową, środkowa część korpusu szafy to pomieszczenie rozdzielni obciążenia, oddzielone płytą izolacyjną i pomieszczeniem autobusowym .

    C.

    Górna pokrywa korpusu szafy wyposażona jest w okienka wentylacyjne, a tylna płyta drzwiowa i płyta boczna w żaluzjowe otwory wentylacyjne.

    D.

    Szafka i panele drzwiowe są natryskiwane farbą proszkową epoksydowo-poliestrową, utwardzaną w wysokiej temperaturze, o pięknej powierzchni i dużej odporności na korozję.

    E.

    Belka montażowa w szafie, przegroda środkowa i płyta dolna są cynkowane.

    F.

    W dolnej części szafy na dolnej płycie izolacyjnej zamontowany jest gumowy pierścień typu wieża, który jest odpowiedni dla kabli o różnych rozmiarach.

    G.

    Przełącznik obciążenia, uziemnik i drzwi szafy mają niezawodną blokadę mechaniczną, która spełnia funkcję „pięciu prewencji”.

    H.

    Drzwi szafy zamykają się i obracają zamek drzwi.W tym momencie główny wyłącznik zamyka się i jest zablokowany.Nóż szlifierski jest otwarty i można go otworzyć.

    I.

    Wyłącznik główny można otworzyć dopiero po otwarciu noża uziemiającego i zwolnieniu blokady wyłącznika głównego.

    J.

    Po zamknięciu wyłącznika głównego nóż uziemiający zamyka się i blokuje, drzwi szafy są zablokowane, a zamka drzwi wyłącznika nie można przesunąć.

    K.

    Dopóki wyłącznik główny jest wyłączony, nóż uziemiający może się otworzyć, a przegroda bezpieczeństwa jest zamknięta.

    L.

    Dopiero po zamknięciu noża uziemiającego można obrócić zamek drzwi i otworzyć drzwi szafki.

    M.

    Nóż uziemiający musi być zamknięty, gdy bezpiecznik wymaga wymiany po zadziałaniu kołka bezpiecznika.

    N.

    Gdy nie ma noża uziemiającego, operacja otwierania i zamykania przegrody bezpieczeństwa jest nadal wykonywana zgodnie z metodą obsługi noża uziemiającego, a sekwencja blokująca ma również zastosowanie.

    O.

    Starannie zaprojektowana wewnętrzna struktura zamka przełącznika sprawia, że ​​blokada jest niezawodna.

    P.

    W przypadku szafy kablowej, w zależności od potrzeb użytkownika, gdy linia jest pod napięciem, zamek elektromagnetyczny może być użyty do sterowania drzwiami szafy lub kłódka może być wykorzystana do sterowania otwarciem drzwi szafy.

    Q.

    Po wyjęciu rygla i otwarciu drzwi szafy znajduje się przegroda z pleksi i znak zakazu.

    R.

    Dolny koniec szafy jest połączony ze specjalnym rzędem uziemienia, aby zapewnić niezawodną i bezpieczną ochronę uziemienia.

    S.

    Przełączniki połączone są z izolatorami pod napięciem i ogranicznikami za pomocą szyn miedzianych.

    T.

    Wszystkie drzwi szafy są wyposażone w wyświetlacz na żywo.Otwieranie paneli drzwiowych może być obsługiwane tylko wtedy, gdy nie jest potwierdzony wyświetlacz elektryczny.

    U.

    Lampa żarowa jest zainstalowana na wewnętrznym panelu drzwi szafy, aby zapewnić oświetlenie i funkcję zabezpieczenia przed wilgocią w szafie.

    CHARAKTERYSTYKA PRODUKTU

    Częstotliwość znamionowa 50Hz
    Prąd znamionowy 630A W zależności od rdzenia
    Maksymalny prąd znamionowy bezpiecznika - 100A
    Znamionowa tolerancja krótkoterminowa (stabilność termiczna) prądu (RMS) Przełącznik obciążenia 20A/4s -
    Uziemnik 20kA/4s
    Rezystancja obwodu głównego ≤120μΩ
    Znamionowy prąd wyłączania obciążenia czynnego 630A
    Znamionowy prąd wyłączenia pętli zamkniętej 630A
    Znamionowy prąd ładowania kabla 10 A
    Znamionowy prąd zwarciowy zamykający 50kA -
    Znamionowy prąd transferu - 1000A
    Znamionowy prąd wyłączalny zwarciowy - 31,5kA
    Częstotliwość zasilania Napięcie krótkotrwałej tolerancji (1 min) Stosunkowo i na czas 42kV
    Izolowane złamanie 48kV
    Odporność na wstrząsy piorunowe Stosunkowo i na czas 75kV
    Izolowane złamanie 85kV
    Żywotność mechaniczna 2000 dywizji
    Poziom ochrony IP3X
    Wymiary zewnętrzne (szafa wejściowa i wyjściowa rozdzielnicy) szer. x głęb. x wys. 400x900x2000(1700)
    600x900x2000(1700)
    800x900x2000(1700)
