Podziemna podstacja kombinowana
Co to jest podziemna podstacja kombinowana?

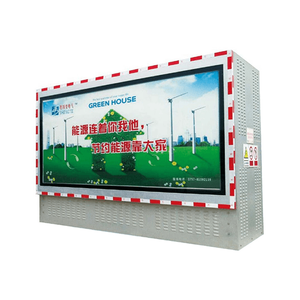

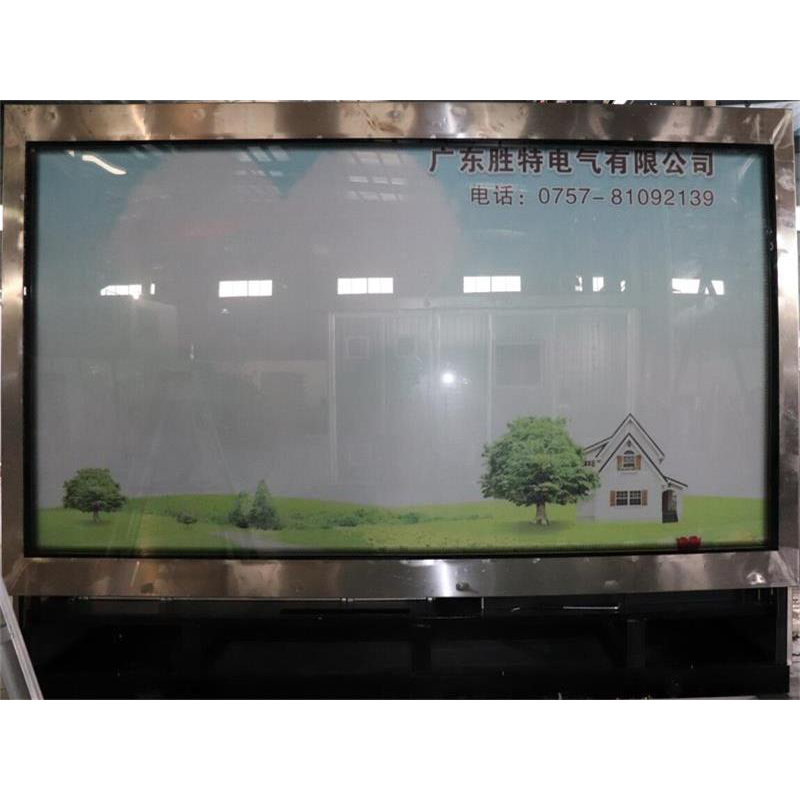

Podstacje podziemne serii ZBW-D to kompletny zestaw podstacji integrujących szafy rozdzielcze wysokiego napięcia, transformatory podziemne i szafy rozdzielcze niskiego napięcia.Jest to fundament naszej firmy w celu spełnienia wymagań budownictwa miejskiego i ochrony środowiska w elektrociepłowni kombinowanej.Seria produktów opracowanych i zaprojektowanych w Chinach.Podziemna podstacja kombinowana ma zalety zaawansowanej technologii, pięknego wyglądu, niskiego poziomu hałasu, bezpiecznej i niezawodnej pracy, wygodnej konserwacji, zwartej konstrukcji i niewielkich rozmiarów.Nadaje się do miejskich miejsc publicznych, ulic, parków, osiedli mieszkaniowych, kwartałów widokowych itp. Witryna służy do odbioru i dystrybucji energii elektrycznej w systemie dystrybucji energii.W systemie dystrybucji energii może być stosowany w systemie dystrybucji mocy sieci pierścieniowej, a także może być stosowany w systemie podwójnego zasilania lub systemu dystrybucji mocy terminala radiacyjnego.
Opis produktu
1. Wysokość nie przekracza 1000m.
2. Temperatura otoczenia: najwyższa temperatura to 40 ℃, najniższa temperatura to -25 ℃, najwyższa średnia dzienna temperatura nie przekracza 30 ℃, a dzienna różnica temperatur wynosi ≤20 ℃.
3. Wilgotność względna powietrza nie przekracza 90% (+25 ℃).
4. Prędkość wiatru na zewnątrz nie przekracza 35m/s.
5. Nachylenie gruntu nie przekracza 3°.
6. W miejscu instalacji nie ma niebezpieczeństwa wybuchu, pożaru, poważnego zanieczyszczenia, korozji chemicznej i silnych wibracji
7. Gdy powyższe warunki użytkowania nie spełniają wymagań, użytkownik może negocjować z naszą firmą w celu rozwiązania.
Cechy

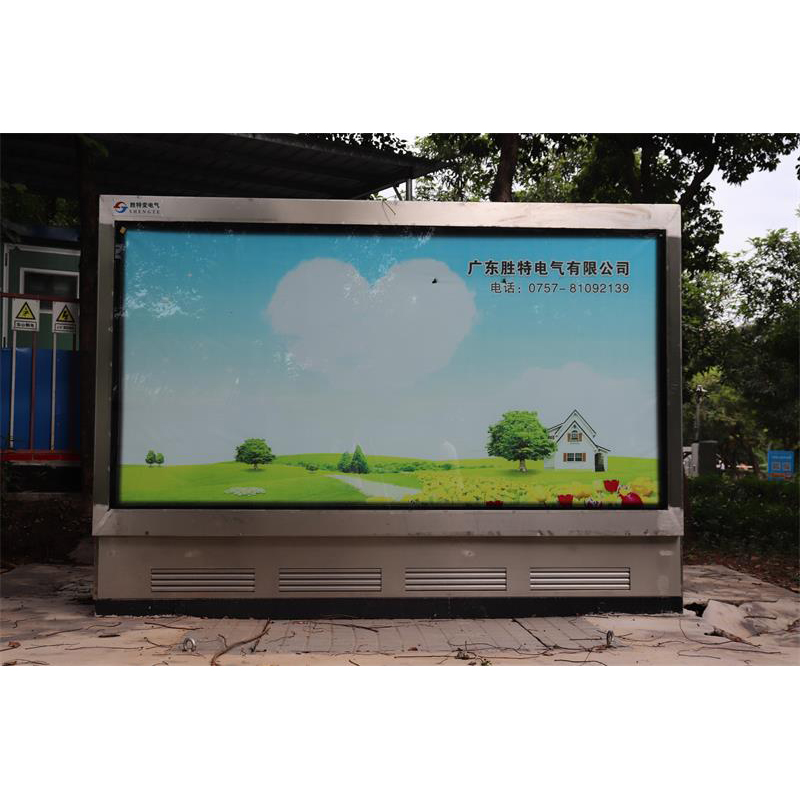

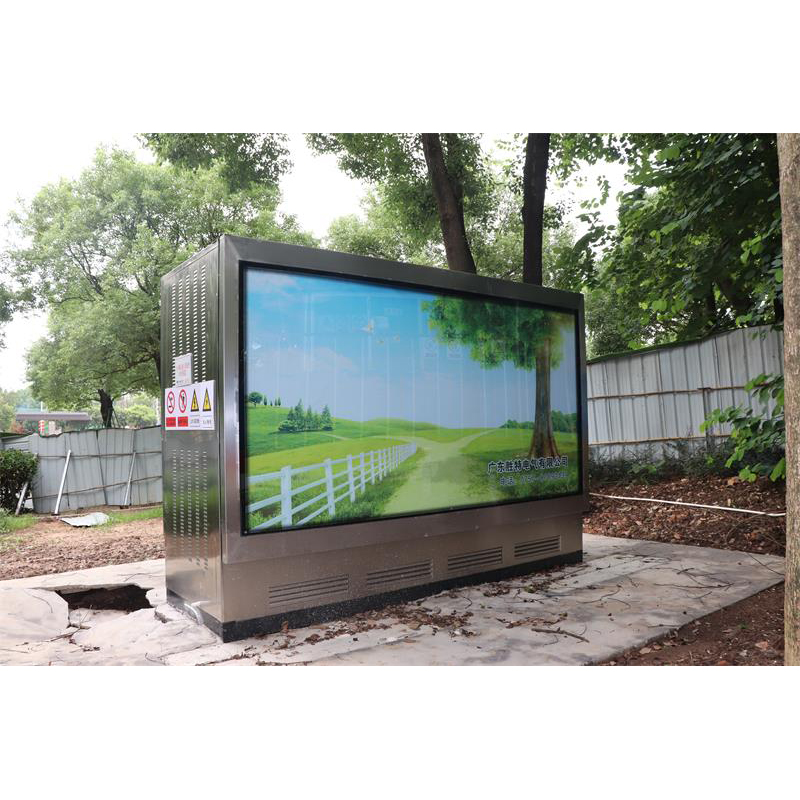

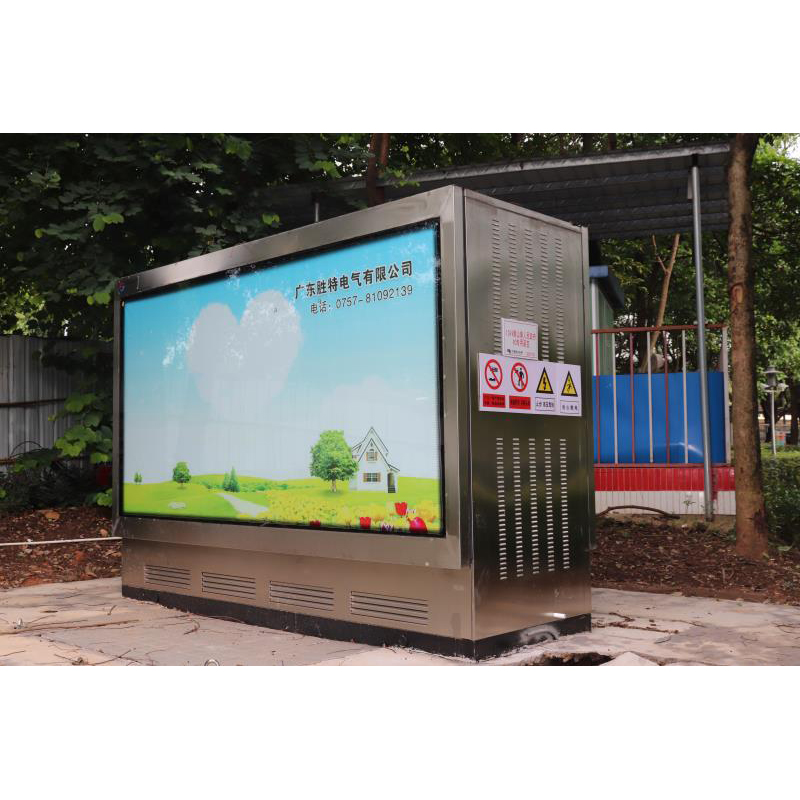

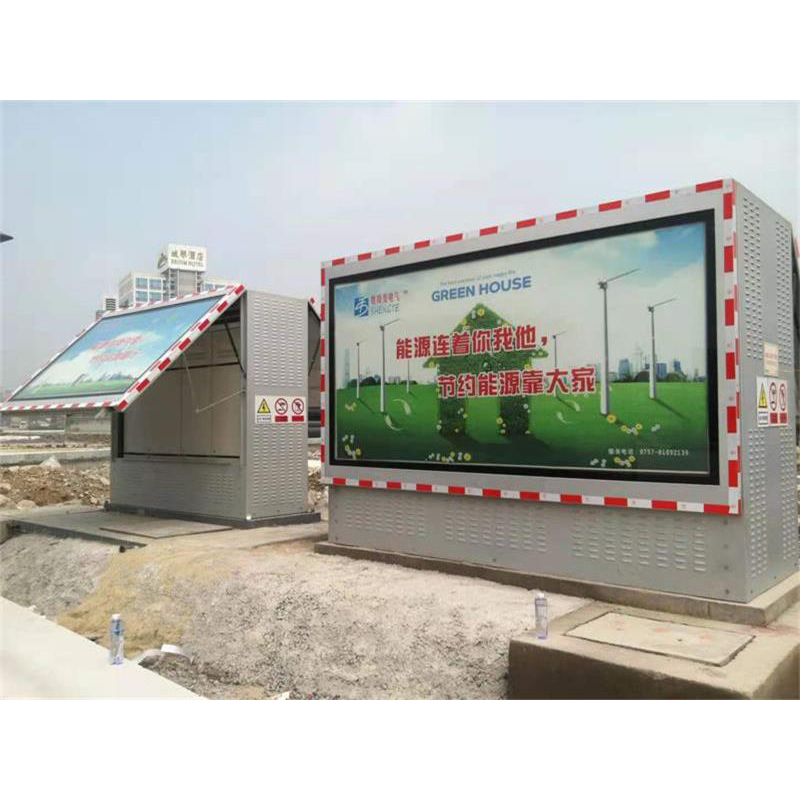

Podziemna stacja kombinowana podzielona jest na dwie części: naziemną i podziemną.Część naziemna podzielona jest na szafy rozdzielcze wysokiego napięcia, szafy i obudowy rozdzielcze niskiego napięcia, a pod ziemią znajduje się transformator podziemny i skrzynka zakopana.
Konstrukcja skorupy: Konstrukcja skorupy wykonana jest z płyty aluminiowo-cynkowej, powierzchnia pokryta jest drewnem, a szczyt stanowi dach metalowy z dachówki szkliwionej.Pomieszczenia podstacji podzielone są na niezależne małe pomieszczenia płytami stalowymi i wyposażone są w urządzenia oświetleniowe.Górna pokrywa ma konstrukcję dwuwarstwową, która może zapobiegać wzrostowi temperatury w pomieszczeniu przez promieniowanie cieplne, a jednocześnie zapewnia dobrą wentylację.

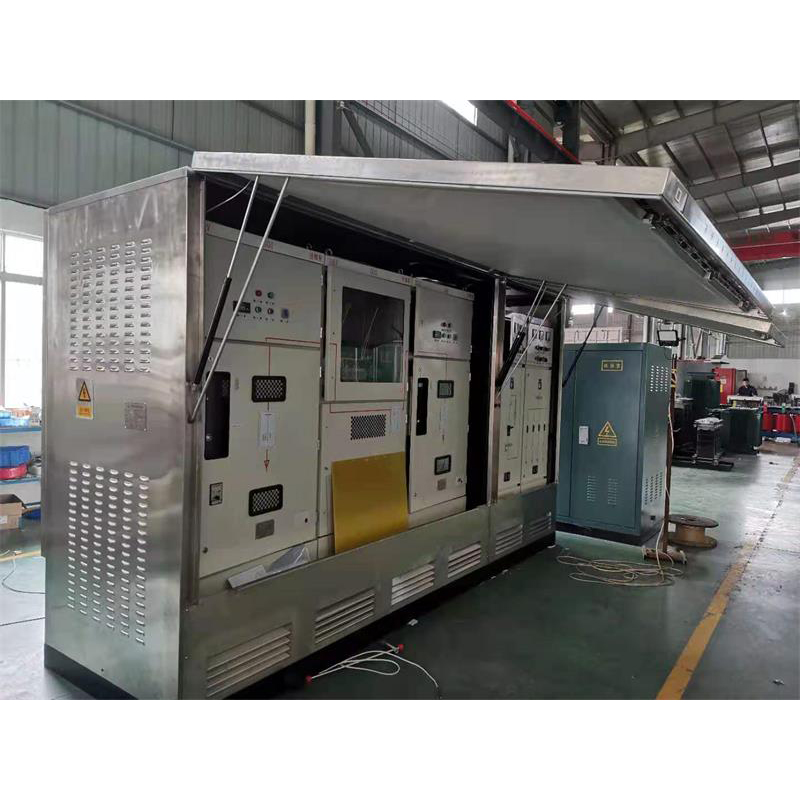

Jednostka wysokiego napięcia: Szafa wysokiego napięcia przyjmuje izolowaną szafę pierścieniową SF6 lub szafę rozdzielczą obciążenia SF6, która ma zwartą strukturę, małe rozmiary, wysoką niezawodność, długą żywotność i bezobsługowość.
Jednostka niskiego napięcia: Szafa niskiego napięcia przyjmuje szafkę GGD, która może być wyposażona w urządzenia do pomiaru, wyjścia, pomiaru i automatycznej kompensacji pojemności zgodnie z wymaganiami użytkownika.
Jednostka transformatorowa: Transformator przyjmuje niskotemperaturowy, niskostratny transformator podziemny, strona wysokiego napięcia transformatora przyjmuje w pełni uszczelnione, w pełni izolowane złącze wtykowe kabla, a strona niskiego napięcia przyjmuje szczelny przewód niskiego napięcia urządzenie do odpływu, nawet jeśli transformator jest całkowicie zanurzony w wodzie Niezawodne działanie, a transformator jest najpierw instalowany w zakopanej puszce, a następnie zakopany w ziemi.Hałas transformatora nie rozprzestrzeni się na ziemię, zapobiegając zanieczyszczeniu hałasem.Jeśli z transformatora wycieknie olej, olej będzie wyciekał tylko w zakopanym zbiorniku i nie zanieczyszcza środowiska.
