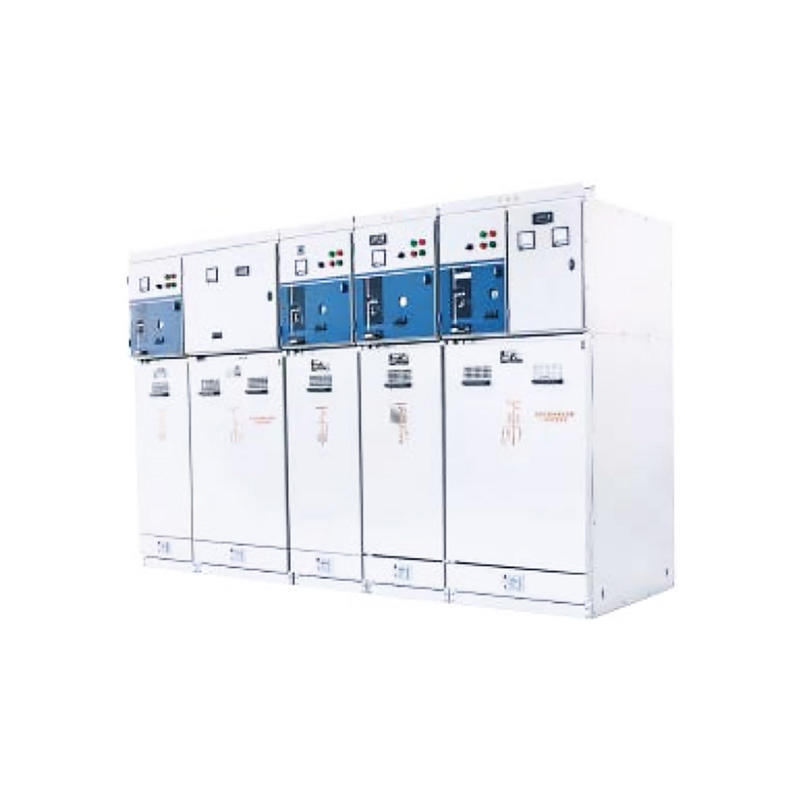

Najwyższej jakości XGN15-12 Typ skrzynki Naprawiono AC Metal Zamknięta pętla sześciofluorku siarki Fabryka Wyróżniony obraz

Najwyższej jakości XGN15-12 Typ skrzynki Naprawiono metalową rozdzielnicę z zamkniętą pętlą sześciofluorku siarki AC

krótki opis:

MOQ:1 sztuk

Zapłata:UnionPay

Miejsce pochodzenia:FoShan, Guangdong, Chiny

Marka:SHENGTE

Czas dostawy:10-12 dni na próbkę, 10-15 dni na masową produkcję po potwierdzeniu płatności

Port początkowy:FoShan

Wyślij do nas e-mail

Szczegóły produktu

Tagi produktów

PRODUKTPOSŁUGIWAĆ SIĘ

XGN15-12 typu skrzynkowego stała AC metalowa rozdzielnica pierścieniowa z sześciofluorkiem siarki (rozdzielnica SF6) jest wewnętrznym urządzeniem rozdzielczym o prądzie trójfazowym 12 Kv i częstotliwości 50 Hz z pojedynczą magistralą.

Szeroko stosowany w fabrykach, obszarach mieszkalnych, wieżowcach, miejskich sieciach energetycznych i podstacjach dystrybucyjnych użytkownika końcowego, podstacjach skrzynkowych.

CHARAKTERYSTYKA PRODUKTU

A.

Rama szafy rozdzielczej SF6 jest formowana przez wygięcie wspólnej płyty stalowej A3 (lub pokrytej płytą aluminiowo-cynkową) w profile.Ma piękny wygląd, silną odporność na korozję oraz zwartą i rozsądną strukturę.

B.

Można go rozbudować o dowolną kombinację według różnych wymagań projektowych.Jest szybki i prosty w montażu i łatwy w instalacji.

C.

Rozdzielnice SF6 wyprodukowane i zmontowane w sposób znormalizowany można podzielić na pomieszczenie szynowe, rozdzielnię, pomieszczenie napędowe, pomieszczenie przyrządowe i pomieszczenie kablowe.

D.

Główna magistrala pomieszczenia autobusowego może zostać dowolnie rozbudowana w dowolną stronę.Może składać się z trzech rozdzielnic tworząc zespół sieci pierścieniowej lub może być rozszerzony do podstacji końcowej z więcej niż czterema rozdzielnicami.

E.

Układ styków wyłącznika obciążenia SF6 i komora gaszenia łuku są uszczelnione w izolacyjnej beczce wylanej w procesie APG z żywicy epoksydowej i wypełnionej gazem SF6 0,045 MPa.Ze względu na kilka ogniw uszczelniających, może utrzymywać wyciek powietrza przez długi czas i w końcu uniknąć konserwacji.

F.

Trójfazowy styk ruchomy wyłącznika obciążenia F. jest zamocowany na izolowanym trzpieniu, który pod działaniem mechanizmu sprężynowego realizuje przekształcenie trzech położeń roboczych zamykania, otwierania i uziemiania.Jest to trójpozycyjny przełącznik obciążenia.

G.

Analogowy obwód pierwotny na panelu mechanizmu oraz wskaźnik otwarcia i zamknięcia bezpośrednio połączony z głównym wałem rozłącznika obciążenia mogą wyraźnie wskazywać położenie zamknięcia, zamknięcia lub uziemienia rozłącznika.

H.

Aby zapobiec nieprawidłowemu działaniu, w otworach wałka roboczego mechanizmu można zamontować kłódki.

I.

Manometr SF6, styk pomocniczy, cewka wyzwalająca, elektryczne urządzenie sterujące, obwód sterujący, przyrząd pomiarowy i urządzenie zabezpieczające przekaźnik można zainstalować zgodnie z potrzebami klienta.

J.

Szafa SF6 może współpracować z mechanizmem sprężynowym CTI z wyłącznikiem obciążenia z sześciofluorkiem siarki FLN (szafa F) lub z mechanizmem podwójnej sprężyny CTII z wyłącznikiem obciążenia z sześciofluorkiem siarki FLN (szafa FR).

K.

Każde pomieszczenie podstacji oddzielone jest żelazną blachą, a każde pomieszczenie wyposażone jest w oświetlenie.Górny G transformatora jest wyposażony w automatyczne urządzenie wyciągowe do regulacji

L.

Unikalny trójwymiarowy projekt kodu narożnego nie tylko poprawia wytrzymałość i sztywność samej ramy, ale także poprawia dokładność wymiarową ramy.

M.

Bezpiecznik z udarem, dowolne działanie udaru fazy, urządzenie wyzwalające wyzwalacz, otwiera przełącznik obciążenia.

N.

Osłona wyrównująca napięcie szyn odgałęźnych może ujednolicić pole elektryczne i uniknąć wewnętrznych uszkodzeń.

O.

Bezpiecznik i końcówka przyłącza kablowego wyposażone są w nóż uziemiający, który jest połączony z uziemieniem rozłącznika obciążenia.

P.

Mechanizm sprężynowy blokuje się z pomieszczeniem kablowym wysokiego napięcia, aby zapobiec otwarciu przednich drzwi, gdy wyłącznik nie jest uziemiony i zapewnić bezpieczeństwo operatora.

Q.

Odpowiednie kable mogą również pomieścić odgromniki, przekładniki prądowe, przekładniki napięciowe i tak dalej.

R.

Drzwi wejściowe z oknem obserwacyjnym i urządzeniem zabezpieczającym, wygodne i piękne do załadunku i rozładunku.

S.

Złącze kablowe można podłączyć bezpośrednio do gniazda bezpiecznika pod bezpiecznikiem lub do ocynowanego pręta miedzianego poniżej gniazda bezpiecznika.Dwa typy złączy kablowych ułatwiają łączenie kabli jednożyłowych lub trójżyłowych z najprostszą głowicą ekranowaną.

T.

W przypadku usterek wewnętrznych w szynoprzewodach i pomieszczeniach kablowych przełączników T., kierunkowy bezpieczny kolektor ciśnieniowy wyprowadzi gaz o wysokiej temperaturze i wysokim ciśnieniu na zewnątrz szafy, w pełni zapewniając bezpieczeństwo operatorów i innego sprzętu.

U.

Pomieszczenia przyrządowe wyposażone są w bezpieczniki niskonapięciowe, przekaźnikowe urządzenia zabezpieczające i karty elektroniczne.Jeśli komora nie wystarcza, na górze szafki można dodać skrzynkę na instrumenty.

V.

Zacisk kablowy z odpowiednią wielkością pokrywy uszczelniającej i wspornikiem do podłogi komory kablowej.

CHARAKTERYSTYKA PRODUKTU

NIE.	Nazwa		Jednostki	Liczby	Uwagi
1	Napięcie znamionowe		KV	12	F、FR
2	Częstotliwość znamionowa		HZ	50	F、FR
3	Prąd znamionowy		A	630	F、FR
4	Maksymalny prąd bezpiecznika		A	125	F、FR
5	Znamionowy krótkotrwały prąd wytrzymywany		KA	25	F
6	Znamionowy czas trwania zwarcia		S	4	F
7	Znamionowy szczyt tolerowany prąd		KA	63	F
8	Znamionowy prąd zwarciowy zamykający		KA	63	F
9	Znamionowy prąd wyłączania obciążenia czynnego		A	630	F
10	Prąd wyłączalny w pętli zamkniętej		A	630	F
11	Znamionowy prąd ładowania kabla		A	10	F
12	Rezystancja obwodu głównego		μΩ	≤ 150	F
13	Przenieś prąd		A	1700	FR
14	Znamionowy prąd wyłączalny zwarciowy		KA	50	FR
15	Rezystancja powrotna obwodu głównego (bez bezpiecznika)			≤ 250	FR
16	Ta sama odległość		mm	210±5	F、FR
17	Maksymalna odległość siły roboczej	Zamknięcie	Nm	8~100	F、FR
17		Wyłączyć	Nm	8~100	F、FR
18	Maksymalna odległość siły roboczej	Zamknięcie	Nm	8~100	Prace uziemiające
18		Wyłączyć	Nm	8~100	Prace uziemiające
19	Znamionowy prąd krótkotrwały wytrzymywany uziemnika		KA	25	F
20	Znamionowy czas trwania zwarcia uziemnika		S	3	F
21	Znamionowy szczytowy prąd tolerancyjny uziemienia		KA	63	F
22	Znamionowe krótkotrwałe napięcie wytrzymywane o częstotliwości zasilania 1 min	Interfaza i względny	KV	42	F、FR
22		Izolowane złamanie	KV	48
23	Znamionowe napięcie trwałe impulsu piorunowego	Interfaza i względny	KV	75
23	Znamionowe napięcie trwałe impulsu piorunowego	Izolowane złamanie	KV	85
24	Żywotność mechaniczna	Przełącznik obciążenia		2000
24	Żywotność mechaniczna	Przełącznik izolujący		2000
25	Poziom ochrony			IP3X
