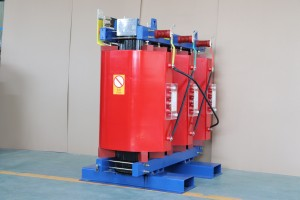

SCB10 / 11 315 KVA 10 / 11 0,4 Kv 3-fazowy wysokonapięciowy transformator zasilający typu suchego z żywicy suchej

krótki opis:

SCB10/11 500kva, 630kva, 800kva, 1000kva, 1250kva, 1600kva, 2000kva, 2500kva 10kv /11kv 0,4kv Transformator suchy 200kva, 3000kva 3 fazowe transformatory z żywicy odlewanej


Szczegóły produktu

Tagi produktów

Cechy

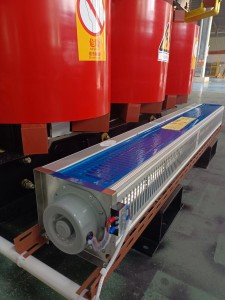

1. Niskie straty, niskie częściowe rozładowanie, niski poziom hałasu, silne rozpraszanie ciepła i może pracować przy obciążeniu znamionowym 120% przy wymuszonym chłodzeniu powietrzem.
2. Ma dobrą odporność na wilgoć i może działać normalnie przy 100% wilgotności.Można go uruchomić bez wstępnego suszenia po wyłączeniu.
3. Jest bezpieczny w obsłudze, ognioodporny, nie zanieczyszcza środowiska i może być instalowany bezpośrednio w centrum załadunku.
4. Wyposażony w kompletny system kontroli ochrony temperatury, aby zapewnić niezawodną ochronę dla bezpiecznej pracy transformatora.
5. Bezobsługowa, prosta instalacja i niski całkowity koszt eksploatacji.
6. Zgodnie z badaniami operacyjnymi produktów, które zostały oddane do eksploatacji, niezawodność produktów osiągnęła międzynarodowy poziom zaawansowany.

Opis modelu (SCB)



Transformatory suche: polegają na konwekcji powietrza do chłodzenia, zwykle używanego do lokalnego oświetlenia, obwodów elektronicznych.Urządzenia mechaniczne i inne transformatory,

w systemie elektroenergetycznym, ogólnie transformatory silników parowych, transformatory kotłowe, transformatory odpopielające, transformatory odpylające, transformatory odsiarczające itp.

to transformatory suche o przełożeniach 6000V/400V i 10KV/400V dla obciążeń o napięciu znamionowym 380V.Mówiąc najprościej transformator typu suchego to transformator, którego rdzeń

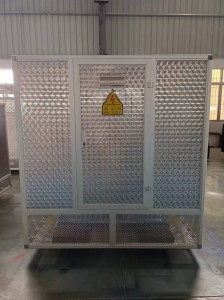

a uzwojenia nie są impregnowane olejem izolacyjnym.Generalnie istnieją dwa typy regulatora pod obciążeniem i regulatora bez obciążenia, suchy transformator z obudową i

suchy transformator bez obudowy, typ transformatora, ponieważ nie ma oleju, nie ma pożaru, wybuchu, zanieczyszczenia i innych problemów, a więc kodeksów elektrycznych, przepisów itp.

nie wymagają suchego transformatora umieszczonego w osobnym pomieszczeniu.Straty i hałas zredukowane do nowego poziomu, więcej transformatorów i ekran niskiego napięcia umieszczone w tej samej rozdzielni, aby stworzyć odpowiednie warunki.

Parametr wydajności (SCB10)

Instalacja transformatorowa sucha

Transformatormontaż zgodnie z „normami badań zdawczo-odbiorczych urządzeń elektroinstalacyjnych”,

zakwalifikowano postanowienia testu odbiorczego.Pozycja montażowa jest prawidłowa, a akcesoria są kompletne.

Urządzenie uziemiające prowadzi do przewodu uziemiającego i bezpośrednio połączonej strony niskonapięciowej transformatora punktu neutralnego;skrzynka transformatorowa,

sucha powłoka transformatora niezawodne uziemienie;wszystkie połączenia są niezawodne, łączniki i części zapobiegające poluzowaniu są kompletne.



Przeciążalność transformatora typu suchego

Przede wszystkim może automatycznie zmniejszyć wolne moce produkcyjne i ilość: w określonych miejscach i obiektach,

wymagania awaryjne dotyczące współczynnika zapasowego transformatora są dość wysokie, więc inżynierski transformator dopasowujący staje się bólem głowy,

a w przypadku przeciążalności transformatora typu suchego, jego zapasową moc można ręcznie skompresować, a liczbę jednostek zapasowych można również znacznie zmniejszyć w porównaniu z innymi typami transformatorów.

W tym miejscu należy zauważyć, że jeśli transformator jest w trybie przeciążenia, musimy mieć proces operacyjny monitorowania jego temperatury pracy,

jeśli temperatura jest zbyt wysoka, nawet wyższa niż 155 ℃, musimy przeprowadzić odpowiednią akcję zrzucania obciążenia, aby zapewnić bezpieczne zachowanie zasilania.

Proces produkcji (SCB)

Klasa izolacji transformatora typu suchego

W zależności od wewnętrznego medium urządzenia napięciowego można go podzielić na S8, S9, S10, SC(B)9, SC(B)10 takie modele,

ze względu na materiał niepalny lub niepalny można podzielić na SC(B)9, SC(B)10, SCZ(B)9, SCZ(B)10,

w zależności od zamkniętego lub zamkniętego można podzielić na BS9, S9-, S10-, SH12-M.Wśród nich klasa F i H podana w transformatorze odnosi się do klasy żaroodpornej,

granica klasy Y wynosi 90 ℃, granica klasy A wynosi 105 ℃, granica klasy E wynosi 120 ℃, granica klasy B wynosi 130 ℃,

granica klasy F wynosi 155 ℃, granica klasy H wynosi 180 ℃, granica klasy C jest większa niż 180 ℃.

Orzecznictwo



Wystawa

Parametry techniczne transformatora suchego

Używaj częstotliwości 50/60HZ prąd bez obciążenia 4% wytrzymałość napięciowa 2000V/min bez przebicia klasa izolacji F

(gatunek specjalny można dostosować) rezystancja izolacji ≥ 2M tryb połączenia Y/Y, △/Y0, Yo/△, autotransformator (opcja)

dopuszczalny wzrost temperatury cewki I00K tryb chłodzenia naturalne chłodzenie powietrzem lub regulacja temperatury automatyczny współczynnik hałasu chłodzenia ≤ 30dB
