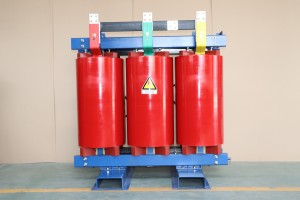

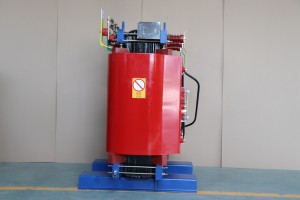

SCB10 / 11 200 KVA 10/11 0,4 Kv 3-fazowy wysokonapięciowy wewnętrzny transformator mocy z żywicy suchej

krótki opis:

SCB10/11 500kva,630kva,800kva,1000kva,1250kva,1600kva,2000kva,2500kva 10kv 11kv 0,4kv suchy transformator 315kva 3000kva 3-fazowe żywiczne transformatory mocy


Szczegóły produktu

Tagi produktów

Cechy

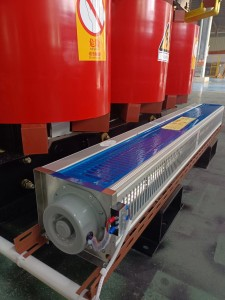

1. Niskie straty, niskie wyładowania niezupełne, niski poziom hałasu, silne rozpraszanie ciepła i mogą pracować przy obciążeniu znamionowym 120% przy wymuszonym chłodzeniu powietrzem.

2. Ma dobrą odporność na wilgoć i może normalnie działać przy 100% wilgotności.Można go uruchomić bez wstępnego suszenia po wyłączeniu.

3. Jest bezpieczny w obsłudze, ognioodporny, nie zanieczyszcza środowiska i może być instalowany bezpośrednio w centrum ładunkowym.

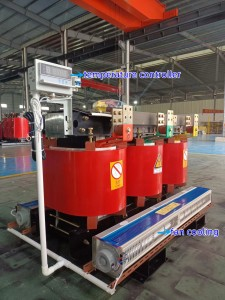

4. Wyposażony w kompletny system kontroli temperatury, aby zapewnić niezawodną ochronę dla bezpiecznej pracy transformatora.

5. Bezobsługowy, prosty montaż i niski całkowity koszt eksploatacji.

6. Według badań operacyjnych produktów, które zostały oddane do użytku, niezawodność produktów osiągnęła międzynarodowy poziom zaawansowany.

Transformatory typu suchego: opierają się na konwekcji powietrza do chłodzenia, zwykle używane do lokalnego oświetlenia, obwodów elektronicznych.Urządzenia mechaniczne i inne transformatory,

w systemie elektroenergetycznym, generalnie transformatory silników parowych, transformatory kotłowe, transformatory odpopielające, transformatory odpylające, transformatory odsiarczania itp.

to transformatory suche o przekładniach 6000V/400V i 10KV/400V dla obciążeń o napięciu znamionowym 380V.Mówiąc najprościej, transformator suchy to transformator, którego rdzeń

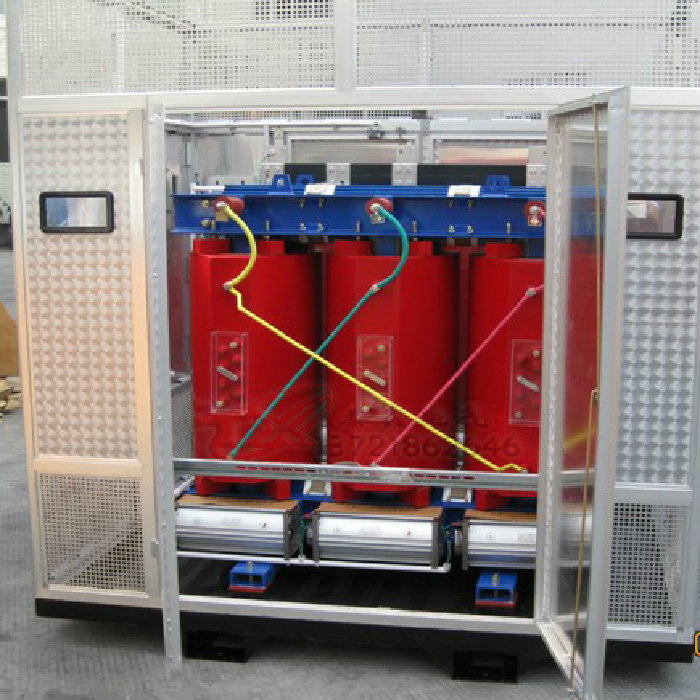

a uzwojenia nie są impregnowane olejem izolacyjnym.Zasadniczo istnieją dwa rodzaje regulatora obciążenia i regulatora bez obciążenia, suchy transformator z obudową i

suchy transformator bez obudowy, typ transformatora, ponieważ nie ma oleju, nie ma pożaru, wybuchu, zanieczyszczenia i innych problemów, więc przepisy elektryczne, przepisy itp.

nie wymagają suchego transformatora umieszczonego w oddzielnym pomieszczeniu.Straty i szumy zredukowane do nowego poziomu, więcej transformatorów i ekranów niskonapięciowych umieszczonych w tej samej rozdzielni, aby stworzyć odpowiednie warunki.

Opis modelu (SCB)Parametr wydajności (SCB10)

Instalacja transformatora suchego

Transformatorinstalacja zgodnie z „normami prób przekazania urządzeń elektrycznych w zakresie instalacji elektrycznych”,

przepisy dotyczące testu przekazania kwalifikowane.Pozycja instalacji jest prawidłowa, a akcesoria są kompletne.

Urządzenie uziemiające prowadzi do szyny uziemiającej i bezpośrednio połączonej strony niskiego napięcia transformatora z punktem neutralnym;skrzynka transformatorowa,

niezawodne uziemienie obudowy transformatora suchego;wszystkie połączenia są niezawodne, elementy mocujące i części zapobiegające poluzowaniu są kompletne.

Przeciążalność transformatora suchego

Przede wszystkim może automatycznie zmniejszyć wolne moce produkcyjne i ilość: w niektórych określonych miejscach i lokalizacjach,

wymagania awaryjne dotyczące współczynnika rezerwy transformatora są dość wysokie, więc inżynierski transformator dopasowujący staje się bólem głowy,

a dla przeciążalności transformatora typu suchego, jego zapasową pojemność można ręcznie skompresować, a liczbę jednostek zapasowych można również znacznie zmniejszyć w porównaniu z innymi typami transformatorów.

W tym miejscu należy zauważyć, że jeśli transformator działa w trybie przeciążenia, musimy mieć proces operacyjny monitorowania jego temperatury roboczej,

jeśli temperatura jest zbyt wysoka, nawet wyższa niż 155 ℃, musimy przeprowadzić odpowiednią akcję zrzutu obciążenia, aby zapewnić bezpieczne zachowanie zasilania.

Proces produkcyjny (SCB)

Stopień izolacji transformatora typu suchego

Zgodnie z wewnętrznym medium urządzenia napięciowego można go podzielić na modele S8, S9, S10, SC(B)9, SC(B)10,

ze względu na materiał niepalny lub niepalny można podzielić na SC(B)9, SC(B)10, SCZ(B)9, SCZ(B)10,

według zamkniętych lub zamkniętych można podzielić na BS9, S9-, S10-, SH12-M.Wśród nich klasa F i H wymieniona w transformatorze odnosi się do klasy żaroodpornej,

granica klasy Y wynosi 90 ℃, granica klasy A wynosi 105 ℃, granica klasy E wynosi 120 ℃, granica klasy B wynosi 130 ℃,

granica klasy F wynosi 155 ℃, granica klasy H wynosi 180 ℃, granica klasy C jest większa niż 180 ℃.



Parametry techniczne transformatora suchego

Częstotliwość użytkowa 50/60 Hz Prąd jałowy 4% Wytrzymałość napięciowa 2000 V/min brak przebicia klasa izolacji F

(specjalny stopień można dostosować) rezystancja izolacji ≥ 2M tryb połączenia Y/Y, △/Y0, Yo/△, autotransformator (opcjonalnie)

dopuszczalny przyrost temperatury cewki I00K tryb chłodzenia naturalne chłodzenie powietrzem lub regulacja temperatury chłodzenie automatyczne współczynnik hałasu ≤ 30dB

OrzecznictwoWystawa

Temperatura transformatora suchego

Różne branże mają różne standardy.Zwykle transformatory suche zwykle osiągają 95 stopni podczas normalnej pracy,

jest już uważany za standard temperatury transformatora typu suchego.Zwykle ustawiane są urządzenia niskiego napięcia dla norm temperaturowych, zwykle nie przekraczających 60 stopni.

Pakowanie i dostawa
