Transformator typu kombinowanego transformatora elektrycznego OEM z ceną fabryczną-shengte
WPROWADZENIE PRODUKTÓW

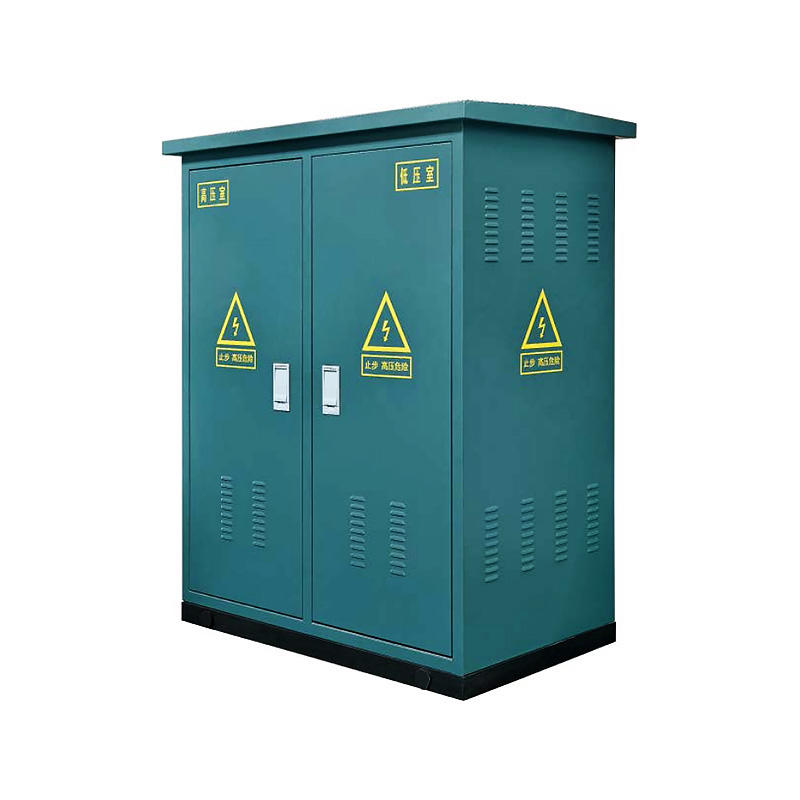

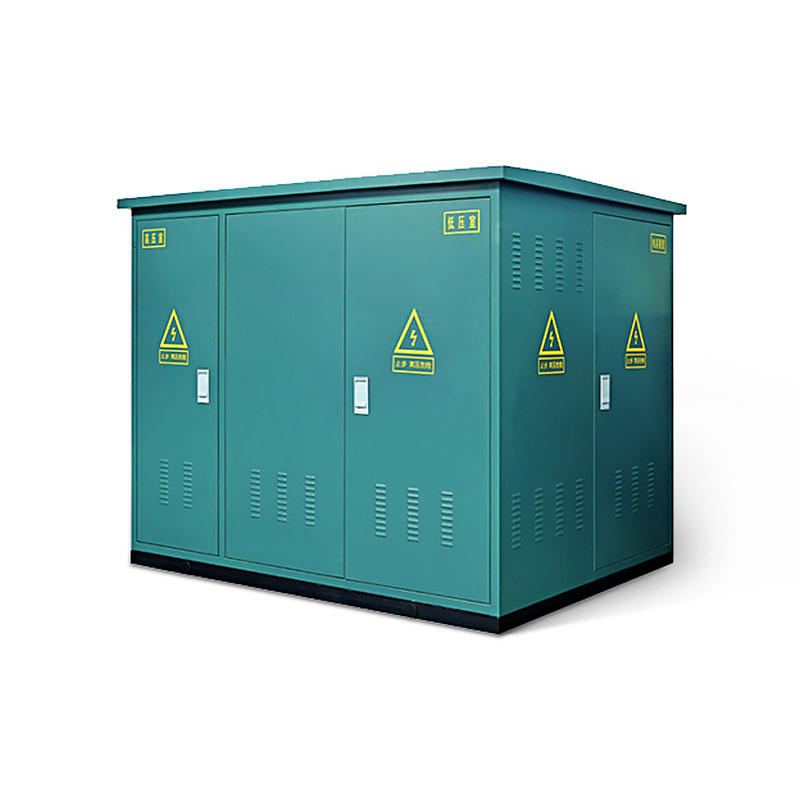

Transformator kombinowany (znany również jako amerykański transformator skrzynkowy), jako ważny zasilacz w sieci dystrybucji kabli, umieszcza przełącznik obciążenia wysokiego napięcia i bezpiecznik wysokiego napięcia w skrzynce transformatora.
W zbiorniku przyjęto całkowicie szczelną konstrukcję.Olej transformatorowy w zbiorniku ma dobrą izolację i wydajność rozpraszania ciepła.
Ma zalety niewielkich rozmiarów, lekkości, wygodnej instalacji i konserwacji, bezpieczeństwa i niezawodności, pięknego wyglądu i tak dalej.
Szeroko stosowany w miastach, na obszarach mieszkalnych, hotelach, szpitalach, fabrykach i kopalniach, stacjach paliw, lotniskach, kolejach, nabrzeżach i innych zewnętrznych miejscach zasilania.
CHARAKTERYSTYKA PRODUKTU
O: Struktura podstacji to układ „oka” lub „produktu”.
B. Materiał powłoki produktu to płyta ze stopu aluminium, płyta ze stali nierdzewnej, płyta kompozytowa, płyta cementowa wzmocniona włóknem szklanym itp.
C. Podstawa podstacji wykonana jest z ocynkowanej stali kanałowej lub cementu o dużej odporności na korozję i wystarczającej wytrzymałości mechanicznej.
D. Górna pokrywa korpusu skrzyni przyjmuje dwuwarstwową strukturę, która ma dobrą izolację cieplną, ochronę przed promieniowaniem i efekt wentylacji.
E. Każde pomieszczenie podstacji jest oddzielone żelazną płytą, a każde pomieszczenie wyposażone jest w oświetlenie.Górna część transformatora jest wyposażona w automatyczne urządzenie odciągowe do regulacji.
CHARAKTERYSTYKA PRODUKTU
Połączony transformator (amerykański transformator pudełkowy)
| Model | Moc znamionowa (KVA) | Zakres odczepów kombinacji napięcia | Numer grupy połączeń | Strata bez obciążenia (w) | Utrata obciążenia (W) | Prąd jałowy (%) | Impedancja zwarcia (%) | Rozmiar konturu | ||
| Wysokie napięcie (KV) | Zakres dystrybucji (%) | Niskie napięcie (KV) | Długość * szerokość * wysokość (mm) | |||||||
| ZGS11-100 | 100 | 0,4 | 200 | 1580/1500 | 1,8 | 4 | 11830x1355x1735 | |||
| ZGS11-125 | 125 | 240 | 1890/1800 | 1,7 | 1830x1365x1735 | |||||
| ZGS11-160 | 160 | 270 | 2310/2200 | 1,6 | 1830x1375x1735 | |||||
| ZGS11-200 | 200 | 6 | 340 | 2730/2600 | 1,5 | 1830x1375x1735 | ||||
| ZGS11-250 | 250 | 6,3 | ±5 | 400 | 3200/3050 | 1,4 | 1830x1405x1735 | |||
| ZGS11-315 | 315 | 6,6 | ±2×2,5 | Yyn0 | 480 | 3830/3650 | 1,4 | 1830x1425x1735 | ||
| ZGS11-400 | 400 | 10 | Dyn11 | 570 | 4520/4300 | 1,3 | 1830x1435x1805 | |||
| ZGS11-500 | 500 | 10,5 | 680 | 5410/5150 | 1.2 | 1830x1445x1860 | ||||
| ZGS11-630 | 630 | 11 | 810 | 6200 | 1,1 | 4,5 | 1830x1445x1860 | |||
| ZGS11-800 | 800 | 980 | 7500 | 1 | 1830x1490x1860 | |||||
| ZGS11-1000 | 1000 | 1150 | 10300 | 1 | 1830x1675x2005 | |||||
| ZGS11-1250 | 1250 | 1360 | 12000 | 0,9 | 2100x1845x2035 | |||||
| ZGS11-1600 | 1600 | 1640 | 14500 | 0,8 | 2100x1885x2135 | |||||
| Uwaga: kształt, rozmiar i waga produktu to dane z określonego okresu czasu, które mogą ulec zmianie w wyniku ulepszeń konstrukcyjnych. | ||||||||||
