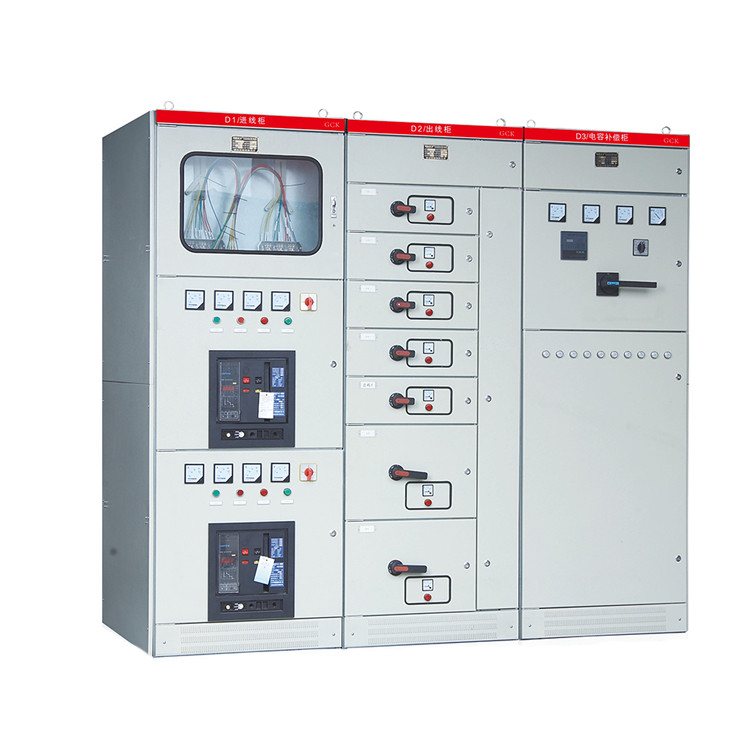

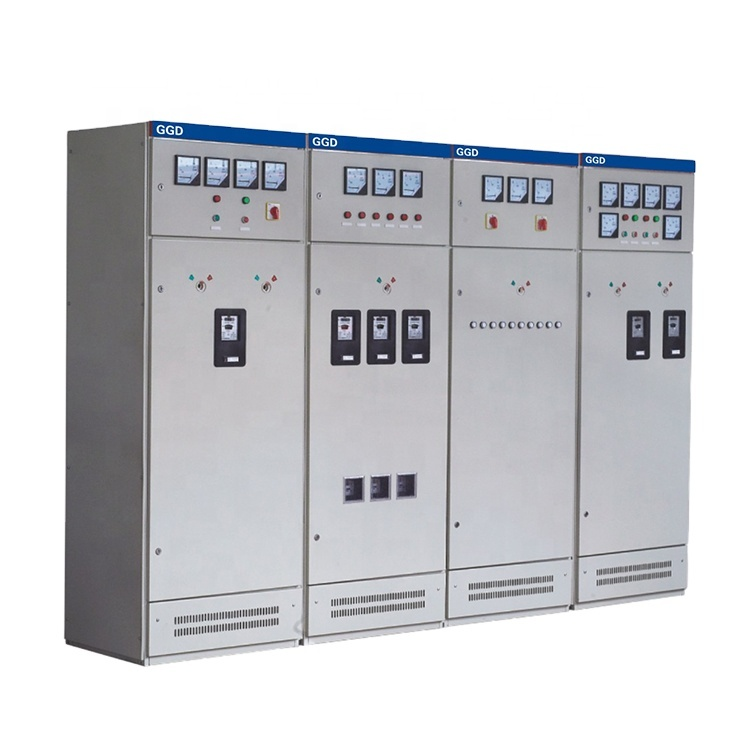

Cena fabryczna GGD AC Szafka rozdzielcza niskiego napięcia Dostawca-Shengte Szafka Dostawca-Shengte

krótki opis:


  • MOQ:1 sztuk
  • Zapłata:UnionPay
  • Miejsce pochodzenia:FoShan, Guangdong, Chiny
  • Marka:SHENGTE
  • Czas dostawy:10-12 dni na próbkę, 10-15 dni na masową produkcję po potwierdzeniu płatności
  • Port początkowy:FoShan
  • Szczegóły produktu

    Tagi produktów

    WYKORZYSTANIE PRODUKTU

    Szafa rozdzielcza niskiego napięcia GGD AC nadaje się do 50Z AC, znamionowe napięcie robocze 380V, znamionowy prąd roboczy serii dystrybucyjnej 3150A dla elektrowni, podstacji, zakładów produkcyjnych i górniczych itp. Służy do konwersji mocy, dystrybucji i kontroli mocy, sprzęt oświetleniowy i dystrybucyjny.

    Szafa rozdzielcza nn GGD AC to nowy typ szafy rozdzielczej nn zaprojektowanej zgodnie z wymaganiami nadzorcy Ministerstwa Energii, licznej liczby odbiorców energii i działów projektowych oraz zgodnie z zasadami bezpieczeństwa , ekonomia, racjonalność i niezawodność.Produkt charakteryzuje się wysoką zdolnością przekroju, dobrą stabilnością dynamiczną i termiczną, elastycznym schematem elektrycznym, wygodną kombinacją, serią, dużą praktycznością, nowatorską strukturą i wysokim stopniem ochrony.Może być stosowany jako zamiennik rozdzielnic niskiego napięcia.

    Szafa rozdzielcza niskiego napięcia GGD AC jest zgodna z normą IEC 439 „Kompletny zestaw aparatury rozdzielczej i sterującej niskiego napięcia”, GB7251.1 „Kompletny zestaw aparatury rozdzielczej i sterującej niskiego napięcia Część I: Kompletny zestaw sprzętu do badania typu i typu części” oraz innych norm.

    CHARAKTERYSTYKA PRODUKTU

    A. Korpus szafki rozdzielczej niskiego napięcia A. GGD AC ma postać ogólnej szafy, a rama jest wykonana ze stali formowanej na zimno 8MF (lub zmodyfikowanej 8MF) spawanej i montowanej lokalnie.Części ramy i specjalne części nośne są dostarczane przez zakład produkcyjny o stałym punkcie ze stali kształtowników, aby zapewnić dokładność i jakość korpusu szafy.Komponenty ogólnej szafy są zaprojektowane zgodnie z zasadą modułu i mają otwory montażowe o średnicy 20 mm.Uniwersalny współczynnik jest wysoki, co może sprawić, że fabryka zrealizuje wstępną produkcję, skróci cykl produkcyjny i poprawi wydajność pracy.

    B. Konstrukcja szafki GGD, w pełni uwzględniająca problemy z rozpraszaniem ciepła podczas użytkowania szafki, na obu końcach szafki występuje różna liczba otworów na radiatory.Gdy elementy elektryczne w szafie są ogrzewane, ciepło wznosi się i odprowadza przez górne otwory w otworach, podczas gdy zimne powietrze stale uzupełnia dolne otwory w szafie, aby szczelna obudowa tworzyła naturalny kanał wentylacyjny od dołu do góry. w celu osiągnięcia celu rozpraszania ciepła.

    C. Szafka GGD zgodnie z wymaganiami nowoczesnego projektowania produktów przemysłowych, metoda proporcji złotego przekroju służy do zaprojektowania kształtu szafki i rozmiaru partycji każdej części, dzięki czemu szafka jest piękna i elegancka, o nowym wyglądzie.

    D. Drzwi szafy są połączone z ramą za pomocą obrotowego ruchomego zawiasu, który jest wygodny w montażu i demontażu.W fałdzie drzwi wbudowana jest górska gumowa listwa.Listwa między drzwiami a ramą ma pewien skok docisku podczas zamykania, co może zapobiec bezpośredniemu kolizji drzwi z szafką, a także poprawić poziom ochrony drzwi.

    E. Drzwi przyrządów wyposażone w elementy elektryczne są połączone z ramą za pomocą wielu miękkich drutów miedzianych.Okucia w szafie połączone są z ramą za pomocą śruby radełkowanej, a cała szafa stanowi kompletny obwód ochronny uziemienia.

    F. Warstwa wierzchnia szafki wykonana jest z poliestrowej farby do pieczenia w kształcie pomarańczy lub proszku epoksydowego.Posiada silną przyczepność, dobrą teksturę i matowy odcień.Zapobiega efektowi oślepiania i tworzy bardziej komfortowe środowisko wizualne dla personelu dyżurnego.

    G. Górną pokrywę korpusu szafy można w razie potrzeby zdjąć, aby ułatwić montaż i regulację głównej szyny zbiorczej na miejscu.Cztery rogi szafy są wyposażone w uchwyty do podnoszenia do podnoszenia i transportu.

    H. Stopień ochrony szafy to IP30.Użytkownicy mogą wybierać pomiędzy IP20 i IP40 w zależności od wymagań środowiska użytkowania.

    CHARAKTERYSTYKA PRODUKTU

    Model Napięcie znamionowe (V) Prąd znamionowy (A) Znamionowy prąd wyłączalny zwarciowy (kA) Znamionowa krótkotrwała wytrzymywana energia elektryczna (IS) (kA) Znamionowy prąd tolerancji szczytowej (kA)
    GGD2 380 A 1500(1600) 30 30 63
    B 1000
    C
    GGD3 380 A 3150 50 50 105
