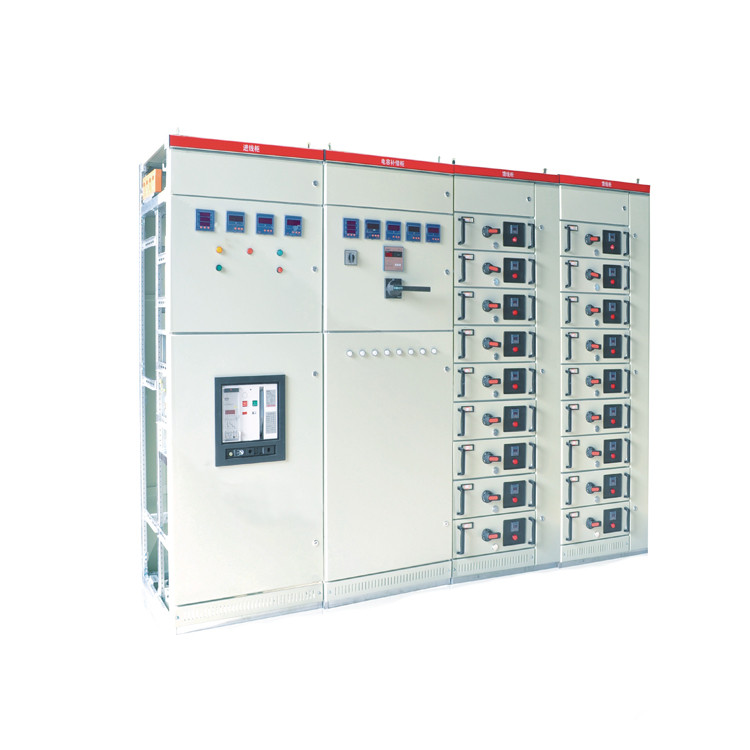

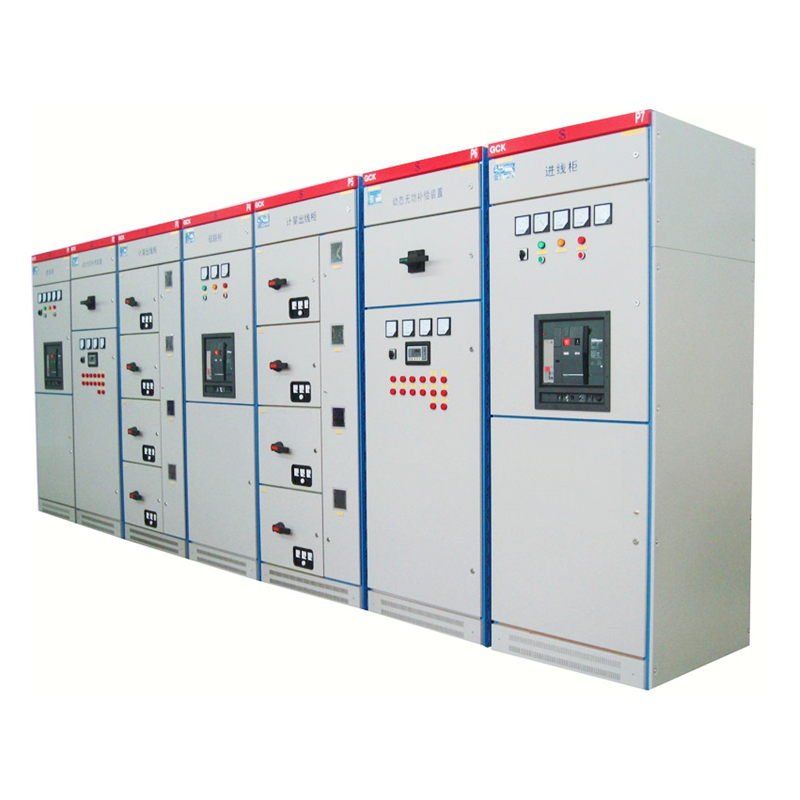

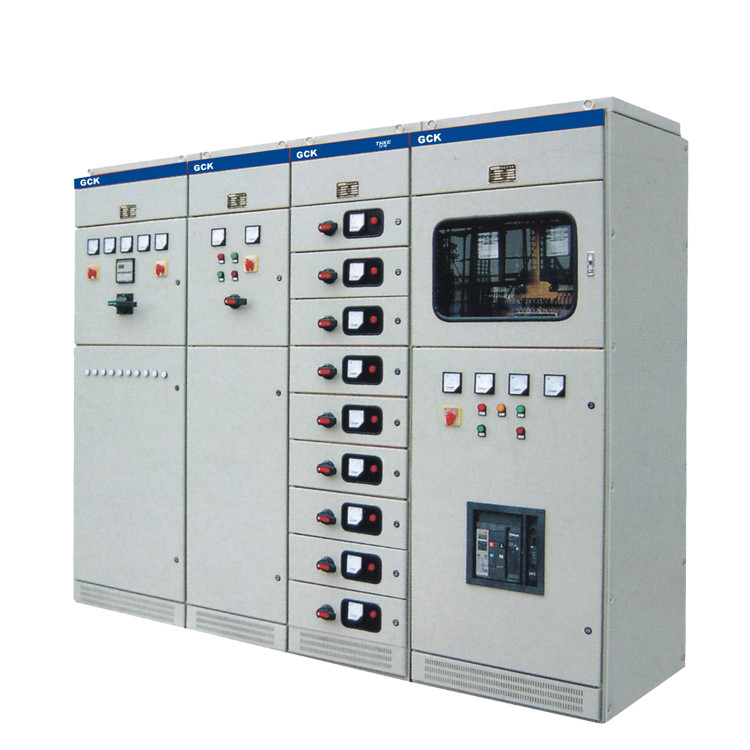

Dostosowana cena fabryczna rozdzielnicy szufladowej niskiego napięcia GCK (L) - shengte

krótki opis:


  • MOQ:1 sztuk
  • Zapłata:UnionPay
  • Miejsce pochodzenia:FoShan, Guangdong, Chiny
  • Marka:SHENGTE
  • Czas dostawy:10-12 dni na próbkę, 10-15 dni na masową produkcję po potwierdzeniu płatności
  • Port początkowy:FoShan
  • Szczegóły produktu

    Tagi produktów

    PRODUKTPOSŁUGIWAĆ SIĘ

    Niskonapięciowa rozdzielnica odciągowa GCK (L) składa się z szafy centrum dystrybucji zasilania (PC) i centrum sterowania silnikiem (MCC).

    Nadaje się dla użytkowników energetycznych, takich jak elektrownie, podstacje, przedsiębiorstwa przemysłowe i górnicze, takie jak AC 50Hz, maksymalne napięcie robocze do 660V, maksymalny prąd roboczy do systemu dystrybucji 3150A, jako dystrybucja mocy, sterowanie silnikiem i konwersja mocy urządzeń do dystrybucji oświetlenia.Dystrybucja i kontrola.

    CHARAKTERYSTYKA PRODUKTU

    A.

    Rama szafy jest spawana ze specjalnej stali o dobrej wytrzymałości i sztywności.

    B.

    Otwory montażowe stojaka i części są wykonane w module 20mm.

    C.

    Wewnętrzne elementy konstrukcyjne są ocynkowane, a zewnętrzne (regały i zamki drzwiowe) fosforanowane i natryskiwane elektrostatycznym proszkiem epoksydowym.

    D.

    Budowa szafy zasilającej PC jest podobna do szafy zasilającej.Przy prądzie zasilającym 630 A ~ 2000 A każda szafa może być wyposażona w dwie pętle i montowana w górę iw dół.

    E.

    W szafie centrum zasilania (PC) górna część to obszar szyny poziomej, a dolna część to pomieszczenie z wyłącznikami.Wyłącznik może być wyposażony w krajową serię ME, serię CW1 i tak dalej.Może być również wyposażony we wszelkiego rodzaju wyłączniki produkowane za granicą, takie jak produkowane przez firmę ABB, zgodnie z potrzebami klientów. Seria E, wyłączniki serii M produkowane przez firmę Schneider oraz wyłączniki inteligentne.

    F.

    System magistrali: magistrala korpusu szafy przyjmuje trójfazowy system pięcioprzewodowy, pojedyncza magistrala, gdy prąd znamionowy szyny poziomej wynosi 1250 A lub mniej, podwójna szyna, gdy prąd znamionowy szyny wodnej przekracza 1250 A, szyna pozioma między szafką a szafką zbudowany jest z bloków łączących, szyna pionowa jest uszczelniona płytą ocynkowaną i przeźroczystą płytą z pleksi, a przegroda wewnętrzna służy do ograniczenia rozpraszania łuku.Magistrala neutralna umieszczona jest z przodu blatu szafy, a szyna ochronna (PE) u dołu szafy, która jest połączona z przegrodą i drzwiami korpusu szafy, zapewniając tym samym ciągłość uziemienia.

    G.

    Szafka i szafka szufladowa o stałych schematach, takich jak kompensacja pojemności i pomiary, mają ten sam kształt wyglądu i tę samą poziomą pozycję szyny, co zapewnia, że ​​szafka szufladowa i szafka stała mogą być używane obok siebie.

    H.

    Na dole i na górze szafy sterowniczej znajdują się okna wentylacyjne, które nie powodują obniżenia poziomu ochrony obudowy.

    I.

    Stopień ochrony obudowy szafy to IP4.

    CHARAKTERYSTYKA PRODUKTU

    Znamionowa częstotliwość robocza (Hz) 50
    Znamionowe napięcie robocze (V) 380
    Znamionowe napięcie izolacji (V) 660
    Maksymalny znamionowy prąd roboczy (A) Szyna pozioma 630-4000
    Pionowa szyna zbiorcza 1600
    Maksymalny znamionowy prąd krótkotrwały wytrzymywany Szyna pozioma 80kA(Wartość skuteczna)/1s
    Pionowa szyna zbiorcza 50kA (wartość skuteczna)/1 s
    Maksymalny znamionowy prąd szczytowy wytrzymywany Szyna pozioma 170kA
    Pionowa szyna zbiorcza 110 kA
    Wtyczka obwodu głównego (A) 200/400/630
    Złącze obwodu pomocniczego (A) 10
    Częstotliwość zasilania 1 minuta (A) 2500
    Maksymalna moc silnika sterującego (kW) 155
    Poziom ochrony IP30~IP40
    Tryb pracy Lokalny, zdalny, automatyczny
