CHARAKTERYSTYKA PRODUKTU
A.
Niskie straty, niskie wyładowania niezupełne, niski poziom hałasu, silne rozpraszanie ciepła, działanie przy obciążeniu znamionowym 120% w warunkach wymuszonego chłodzenia powietrzem.
B.
Dobra odporność na wilgoć.Może działać normalnie przy 100% wilgotności.Można go uruchomić bez wstępnego suszenia po wyłączeniu.
C.
Bezpieczna obsługa, niepalny i ognioodporny, wolny od zanieczyszczeń, może być zainstalowany bezpośrednio w centrum ładunkowym.
D.

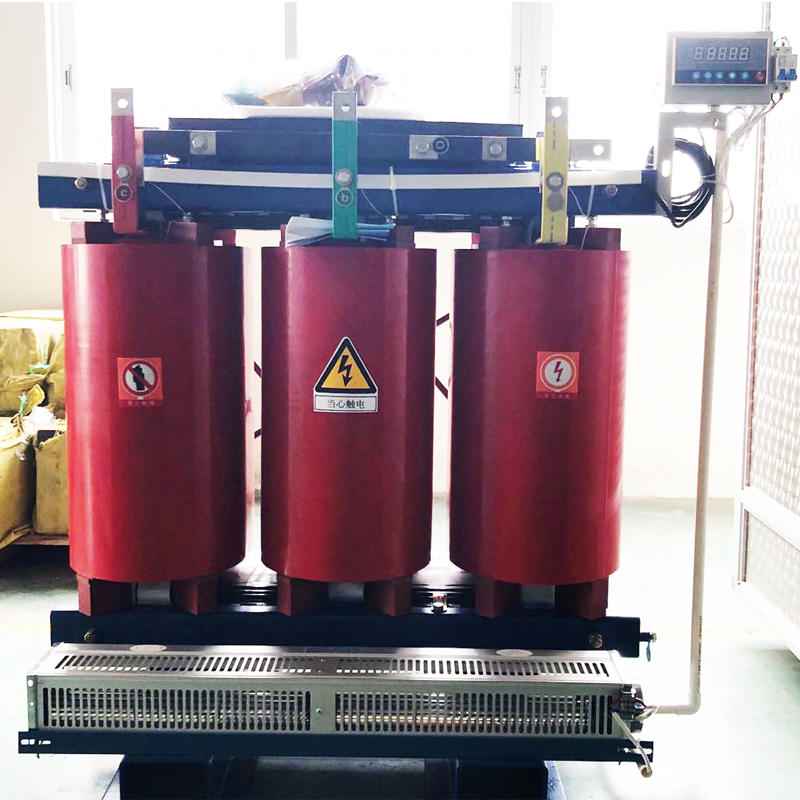

Jest wyposażony w doskonały system kontroli temperatury, aby zapewnić niezawodną gwarancję bezpiecznej pracy transformatorów.
E.
Bezobsługowy, prosty montaż, niski koszt kompleksowej eksploatacji.
F.
Wysoka niezawodność.Według badań działania produktów, które zostały wprowadzone do eksploatacji, niezawodność produktów osiągnęła międzynarodowy poziom zaawansowany.
CHARAKTERYSTYKA PRODUKTU

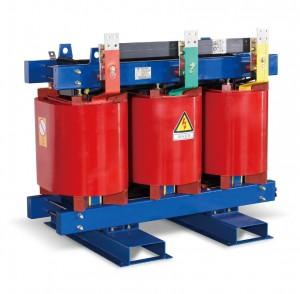

Parametry techniczne transformatora suchego typu SC(B)10
Odlew z żywicy epoksydowej SC (B) 10, SC (B) 11-50 ~ 2500 suchy transformator mocy izolowany żywicą, odpowiedni do hoteli, wieżowców, centrów handlowych, obszarów mieszkalnych, obiektów sportowych, zakładów petrochemicznych, lotnisk, portów, metro itp.
Cechy:

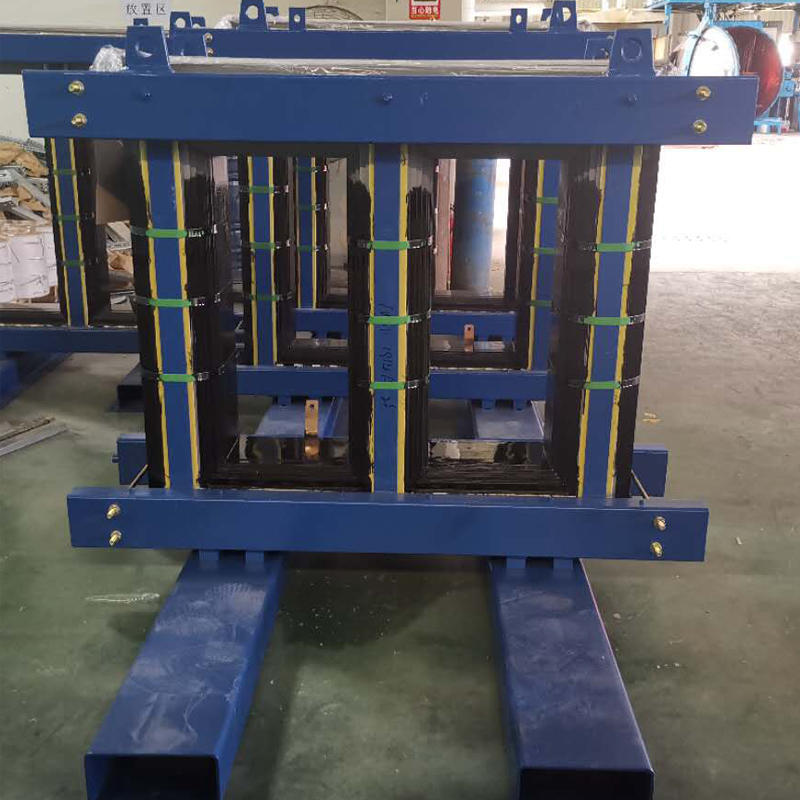

1. Niski poziom hałasu: rozsądna konstrukcja obwodu magnetycznego i wybór wysokiej jakości zorientowanej blachy ze stali krzemowej walcowanej na zimno, pełne ukośne czterowarstwowe laminowanie stopniowe, specjalny proces montażu redukcji ciągu, dzięki czemu poziom hałasu jest niższy niż norma krajowa.
2. Lokalne rozładowanie: cewka przyjmuje najnowszą międzynarodową zaawansowaną technologię odlewania, dzięki czemu żywica jest wylewana pod próżnią i pod ciśnieniem.Lokalne wyładowanie jest niewielkie, co może zapewnić długotrwałą bezpieczną pracę pod napięciem roboczym.
3. Silna odporność na nagłe zwarcie: cewka używana do pakowania struktury epoksydowych włókien szklanych, próżniowe nalewanie warstw uzwojenia, obrót w żywicę, po utwardzeniu cewka tworzy sztywny korpus o wysokiej wytrzymałości i użycie struktura płyty i pozycjonowanie bloku w górę iw dół, aby zapewnić wytrzymałość mechaniczną transformatora całości, sprawiają, że produkty mają wysoką zdolność zwarcia.
4. Silna odporność na uderzenia: w grupie wylewania zastosowano specjalną segmentową strukturę kołową i strukturę folii, która może zmniejszyć napięcie między warstwami, poprawić rozkład pola elektrycznego i mieć większą odporność na uderzenia pioruna.
Parametry techniczne transformatora suchego SC(B)10
Model | Wielka Brytania% | Utrata powietrza (w) | Strata (120C) (W) | 0,1 | LPA(AN)DB | Rozmiar mm | Razem (kg) | Zacisk niskiego napięcia | ||||||
dł. x szer. x wys | M | N | I | P | K1 | K2 | ||||||||
SC10-30/10 | 4 | 190 | 710 | 2 | 42 | 880x460x862 | 400 | 400 | 300 | 160 | 263 | 223 | 440 | |
SC10-50/10 | 270 | 1000 | 2 | 42 | 950x750x915 | 550 | 550 | 325 | 170 | 271 | 229 | 575 | ||
SC10-80/10 | 370 | 1380 | 1.2 | 42 | 1000x750x977 | 550 | 550 | 340 | 180 | 280 | 255 | 620 | ||
SC10-100/10 | 400 | 1570 | 0,7 | 42 | 1030x750x1020 | 550 | 550 | 350 | 190 | 293 | 260 | 830 | (A) | |
SC10-125/10 | 470 | 1850 | 0,7 | 43 | 1050x750x1057 | 550 | 550 | 360 | 190 | 300 | 290 | 940 | ||
SC10-160/10 | 540 | 2130 | 0,7 | 43 | 1080x750x1147 | 550 | 550 | 365 | 190 | 295 | 295 | 1100 | (A) | |
SC10-200/10 | 620 | 2530 | 0,7 | 43 | 1100x860x1185 | 550 | 550 | 370 | 200 | 295 | 295 | 1245 | (A) | |
SC10-250/10 | 720 | 2760 | 0,7 | 43 | 1120x960x1262 | 660 | 660 | 380 | 200 | 300 | 300 | 1415 | (A) | |
SCB10-315/10 | 880 | 3470 | 0,7 | 45 | 1200x860x1362 | 660 | 660 | 390 | 120 | 268,5 | 268,5 | 1450 | (B) | |
SCB10-400/10 | 980 | 3990 | 0,7 | 45 | 1240x860x1195 | 660 | 660 | 425 | 120 | 263,5 | 263,5 | 1655 | (B) | |
SCB10-500/10 | 1160 | 4800 | 0,6 | 46 | 1255x860x1195 | 660 | 660 | 430 | 120 | 269 | 269 | 1945 | (C) | |
SCB10-630/10 | 1340 | 5880 | 0,6 | 46 | 1406x860x1280 | 820 | 820 | 480 | 135 | 336 | 336 | 2440 | (C) | |
SCB10-630/10 | 6 | 1300 | 5960 | 0,6 | 46 | 1405x860x1260 | 820 | 820 | 485 | 135 | 320 | 320 | 2475 | (C) |
SCB10-800/10 | 1520 | 6960 | 0,5 | 48 | 1425x1020x1385 | 820 | 820 | 485 | 165 | 323 | 323 | 2990 | (D) | |
SCB10-1000/10 | 1770 | 8130 | 0,4 | 48 | 1500x1270x1385 | 820 | 820 | 515 | 145 | 333,5 | 331,5 | 3395 | (D) | |
SCB10-1250/10 | 2090 | 9690 | 0,4 | 49 | 1580x1270x1597 | 820 | 820 | 540 | 185 | 332 | 338 | 3520 | (mi) | |
SCB10-1600/10 | 2450 | 11730 | 0,3 | 49 | 1658x1270x1660 | 1070 | 1070 | 565 | 185 | 338 | 345 | 4165 | (F) | |
SCB10-2000/10 | 3050 | 14450 | 0,3 | 50 | 1805x1270x1847 | 1070 | 1070 | 615 | 205 | 338 | 347 | 5545 | (G) | |
SCB10-2500/10 | 3600 | 17170 | 0,3 | 50 | 1890x1270x2020 | 1070 | 1070 | 640 | 205 | 380 | 393 | 6670 | (G) | |
SCB10-1600/10 | 8 | 2450 | 12960 | 0,3 | 49 | 1680x1270x1680 | 1070 | 1070 | 565 | 185 | 338 | 345 | 3720 | (F) |
SCB10-2000/10 | 3050 | 15960 | 0,3 | 50 | 1885x1270x1850 | 1070 | 1070 | 615 | 205 | 338 | 347 | 4920 | (G) | |
SCB10-2500/10 | 3600 | 18890 | 0,3 | 50 | 1910x1270x2080 | 107 | 1070 | 640 | 205 | 380 | 393 | 5900 | (G) |
Parametry techniczne transformatorów rozdzielczych ze stopu amorficznego serii S(B)H15-M-30~1600/10/0,4
Model | Wielka Brytania% | Utrata powietrza (w) | Strata (120C) (W) | 0,1 | LPA(AN)DB | Rozmiar mm | Razem (kg) | Zacisk niskiego napięcia | ||||||
dł. x szer. x wys | M | N | I | P | K1 | K2 | ||||||||
SC11-30/10 | 4 | 170 | 660 | 1.8 | 41 | 880x460x862 | 400 | 400 | 300 | 160 | 263 | 223 | 440 | |
SC11-50/10 | 240 | 940 | 1.7 | 41 | 950x750x915 | 550 | 550 | 325 | 170 | 271 | 229 | 575 | ||
SC11-80/10 | 320 | 1300 | 1.6 | 41 | 1000x750x977 | 550 | 550 | 340 | 180 | 280 | 255 | 620 | ||
SC11-100/10 | 350 | 1480 | 1.5 | 41 | 1030x750x1020 | 550 | 550 | 350 | 190 | 293 | 260 | 830 | (A) | |
SC11-125/10 | 410 | 1740 | 1.4 | 42 | 1050x750x1057 | 550 | 550 | 360 | 190 | 300 | 290 | 940 | ||
SC11-160/10 | 450 | 2000 | 1.4 | 42 | 1080x750x1147 | 550 | 550 | 365 | 190 | 295 | 295 | 1100 | (A) | |
SC11-200/10 | 490 | 2280 | 1.2 | 42 | 1100x860x1185 | 550 | 550 | 370 | 200 | 295 | 295 | 1245 | (A) | |
SC11-250/10 | 580 | 2590 | 1.2 | 42 | 1120x960x1262 | 660 | 660 | 380 | 200 | 300 | 300 | 1415 | (A) | |
SCB11-315/10 | 660 | 3260 | 1 | 44 | 1200x860x1362 | 660 | 660 | 390 | 120 | 268,5 | 268,5 | 1450 | (B) | |
SCB11-400/10 | 780 | 3750 | 1 | 44 | 1240x860x1195 | 660 | 660 | 425 | 120 | 263,5 | 263,5 | 1655 | (B) | |
SCB11-500/10 | 970 | 4600 | 1 | 45 | 1255x860x1195 | 660 | 660 | 430 | 120 | 269 | 269 | 1945 | (C) | |
SCB11-630/10 | 1080 | 5610 | 0,6 | 45 | 1406x860x1280 | 820 | 660 | 480 | 135 | 336 | 336 | 2440 | (C) | |
SCB11-630/10 | 6 | 1050 | 5500 | 0,6 | 45 | 1405x860x1260 | 660 | 485 | 485 | 135 | 320 | 320 | 2475 | (C) |
SCB11-800/10 | 1300 | 6540 | 0,4 | 47 | 1425x1020x1385 | 820 | 485 | 485 | 165 | 323 | 323 | 2990 | (D) | |
SCB11-1000/10 | 1500 | 7650 | 0,4 | 47 | 1500x1270x1385 | 820 | 515 | 515 | 145 | 333,5 | 331,5 | 3395 | (D) | |
SCB11-1250/10 | 1720 | 9100 | 0,3 | 48 | 1580x1270x1597 | 820 | 540 | 540 | 185 | 332 | 338 | 3520 | (mi) | |
SCB11-1600/10 | 2090 | 11050 | 0,3 | 48 | 1658x1270x1660 | 1070 | 565 | 565 | 185 | 338 | 345 | 4165 | (F) | |
SCB11-2000/10 | 2660 | 13600 | 0,3 | 49 | 1805x1270x1847 | 1070 | 615 | 615 | 205 | 338 | 347 | 5545 | (G) | |
SCB11-2500/10 | 3200 | 16100 | 0,2 | 49 | 1890x1270x2020 | 1070 | 640 | 640 | 205 | 380 | 393 | 6670 | (G) | |
SCB11-1600/10 | 8 | 2090 | 12160 | 0,3 | 49 | 1680x1270x1680 | 1070 | 1070 | 565 | 185 | 345 | 338 | 3720 | (F) |
SCB11-2000/10 | 2660 | 14960 | 0,3 | 49 | 1885x1270x1850 | 1070 | 1070 | 615 | 205 | 347 | 338 | 4920 | (G) | |
SCB11-2500/10 | 3200 | 17780 | 0,2 | 49 | 1910x1270x2080 | 1070 | 1070 | 640 | 205 | 393 | 590 | (G) |
